LM358P+74LS74D三波形發生器電路Multisim仿真

[復制鏈接]
ID:790170 發表于 2020-6-26 13:47 | 顯示全部樓層 |閱讀模式
使用運放和觸發器設計的波形發生器,可以產生矩形波、三角波和正弦波,還有一個矩形波的四分頻電路。
LM358P構成比較器,產生矩形波。74LS74D雙D觸發器將矩形波轉換為四分之一頻率。LM358P構成積分電路。將矩形波轉換為三角波。電阻電容構成低通濾波電路,將矩形波換為正弦波。使用Multisim仿真。


Scope

Scope

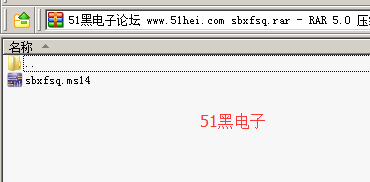

sbxfsq.rar

1.23 MB, 下載次數: 61

仿真原件

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:876191 發表于 2021-6-24 23:41 | 顯示全部樓層

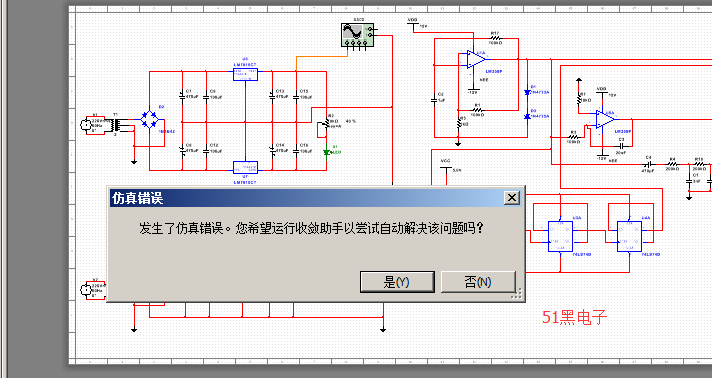

跑不出來,錯誤仿真,求大家指導
