d882和b772三極管可以一起連單片機當作直流電機開關用嗎

ID:1109420 · 發表于 2024-1-16 17:57

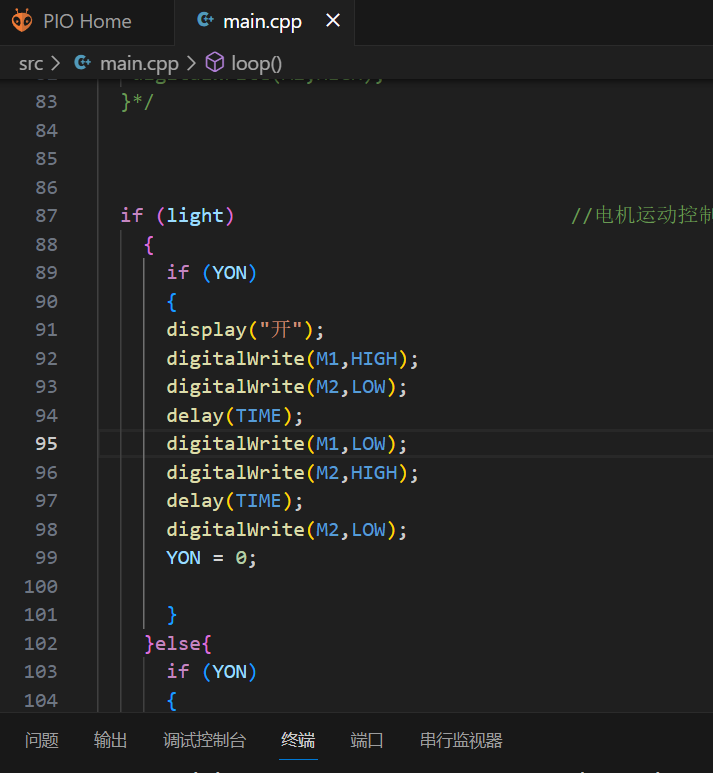

最近寫了個單片機控制直流電機的程序，有兩個引腳是直接接在電機兩極的，但是單片機帶不動電機然后我就想用三極管放大一下，但是我本人不怎么懂電路上的東西，麻煩大佬看一下這個電路是否可行，原理圖里面我是把d882基極到射極的電流按照0.01A，導通電壓0.7v算的，單片機引腳3.3v，所以電阻為260Ω，b772里也是按照0.7v，0.01a算的，所以電阻電壓就是4.3v，阻值430Ω，目的是當D7高電平，D8低電平時，電機正轉，D7低電平，D8高電平時，電機反轉，然后D7，D8相同時電機不轉，想問一下電路這樣接可以嗎？還請高人指點！

ID:1106813 · 發表于 2024-1-16 20:52

老師，這個Q4三極管是不是發射腳標錯位置了呢？

ID:229502 · 發表于 2024-1-16 21:07

專門有電機驅動芯片，集成mos管。三極管驅動小小電機可以。

ID:1109420 · 發表于 2024-1-17 11:19

莫從賢發表于 2024-1-16 20:52
老師，這個Q4三極管是不是發射腳標錯位置了呢？

啊確實，射極集電極接反了

ID:1109420 · 發表于 2024-1-17 11:20

huangjingjie 發表于 2024-1-16 21:07
專門有電機驅動芯片，集成mos管。三極管驅動小小電機可以。

好的好的我去看下

ID:491577 · 發表于 2024-1-17 22:08

應該用專用的電機驅動芯片來驅動，單片機3.3V，Q3三極管永遠都導通。單片機不可以直接控制電壓比單片機電壓高的PNP三極管。

ID:517951 · 發表于 2024-1-19 07:56

三極管兩端要并續流二極管, 否則關斷電機時, 產生的感生電壓會對單片機跑程序造成干擾, 嚴重時會導致三極管造成損壞.

ID:883242 · 發表于 2024-1-20 00:00

很顯然三極管放大倍數不夠用。

ID:401564 · 發表于 2024-1-21 19:43

你這個電路是不行的
7#已經說明了原因
如果只是開關,那就用個5A左右的MOS管就可以了
如果是要有正反轉控制,可以用集成的H橋,成本不會高多少的

ID:384109 · 發表于 2024-1-21 20:49

5伏換3.3伏，電機換成3.3伏能動的電機

ID:1109420 · 發表于 2024-1-21 22:19

Y_G_G 發表于 2024-1-21 19:43
你這個電路是不行的
7#已經說明了原因
如果只是開關,那就用個5A左右的MOS管就可以了

好的好的

ID:1109420 · 發表于 2024-1-21 22:27

rayin 發表于 2024-1-19 07:56
三極管兩端要并續流二極管, 否則關斷電機時, 產生的感生電壓會對單片機跑程序造成干擾, 嚴重時會導致三極管 ...

大佬能細說下嗎，就是要在基極和連接電動機之間接一個二極管嗎

ID:893997 · 發表于 2024-1-22 15:18

換成MOS吧，三極管不合適

ID:198296 · 發表于 2024-1-24 07:48

這個電路原理可行, 實際上是不行的, 無法徹底開啟和關斷 .

要完善, 需增加好多零件.

建議樓主直接用現成的驅動 IC
