Abstract:

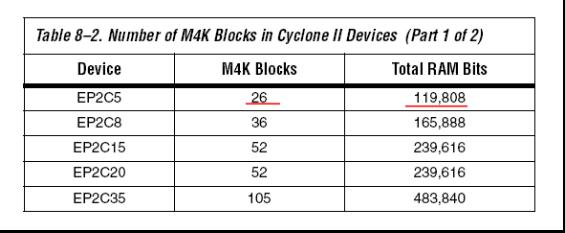

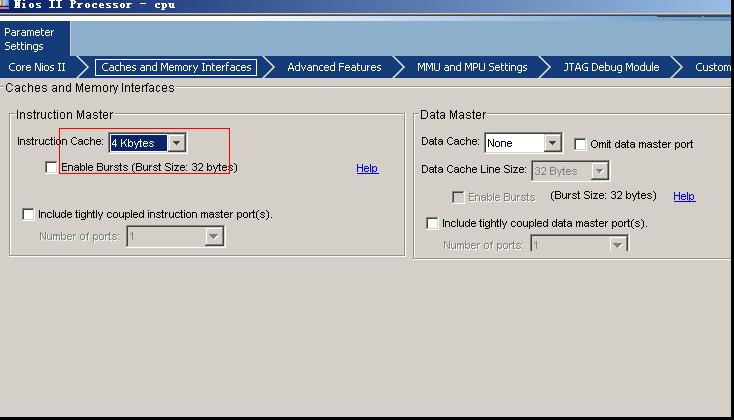

最近使用NiosII 中onchip ram出現了can not place all ram cell in design的問題,最后發現是 超出了FPGA ram的容量。本人使用的是EPC2 5系列的FPGA。 Introduction: Onchip RAM是很占用FPGA內部RAM的,一般都用4K byte,但4Kbyte跑一些程序還是不行的,最好是用外部SDRAM。 CycloneII 系列 RAM 資源如下圖: 看來,F(xiàn)PGA中的memory資源還是有限的。 另外使用三種不同的CPU,使用的ram也不一樣。使用S和F型的CPU時候會有cache,cache也是需要占用ram的,這就是為什么一開始使用E的cpu沒有問題,后來使用F的cpu出現了“can not place all ram cell in design”的問題的原因。 可以將下圖中紅色部分的4K改小一些,一般1K也就差不多了。O(∩_∩)O~

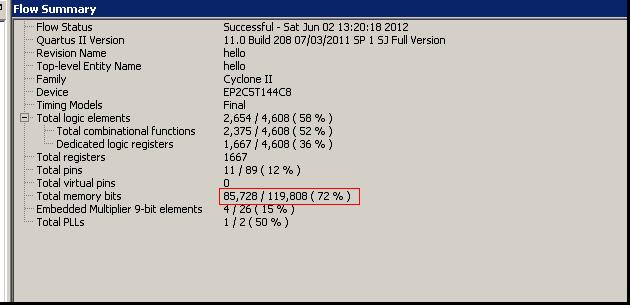

精簡component,最后編譯結果如下: total memory bits使用了72%! Conclusion: NiosII還是盡量不要使用onchip ram,這樣會占用太多FPGA memory資源。
|
