 一、電路板燒IGBT或保險絲的維修程序
電流保險絲或IGBT燒壞，不能馬上換上該零件，必須確認下列其它零件是在正常狀態時才能進行更換，否則，IGBT和保險絲又會燒壞。
1．目視電流保險絲是否燒斷
2．檢測IGBT是否擊穿：
用萬用表二極管檔測量IGBT的“E”；“C”；“G”三極間是否擊穿。
A：“E”極與“G”極；“C”極與“G”極，正反測試均不導通(正常)。
B：萬用表紅筆接”E“極，黑筆接“C”極有0.4V左右的電壓降（型號為GT40T101三極全不通）。
3．測量互感器是否斷腳，正常狀態如下：
用萬用表電阻檔測量互感器次級電阻約80Ω；初極為0Ω。
4．整流橋是否正常（用萬用表二極管檔測試）：
A：萬用表紅筆接“-”，黑筆接“+”有0.9V左右的電壓降，調反無顯示。
B：萬用表紅筆接“-”，黑筆分別接兩個輸入端均有0.5V左右的電壓降，調反無顯示。
C：萬用表黑筆接“+”，紅筆分別接兩個輸入端均有0.5V左右的電壓降，調反無顯示。
5．檢查電容C301；C302；C303；是否受熱損壞。（如果損壞已變形或燒熔）
6．檢測芯片8316是否擊穿：
測量方法：用萬用表測量8316引腳，要求1和2；1和4；7和2；7和4之間不能短路。
7．IGBT處熱敏開關絕緣保護是否損壞。按鍵動作不良的檢測測量CPU口線是否擊穿：
二、按鍵動作不良
用萬用表二極管檔測量CPU極與接地端，均有0.7V左右的電壓降，萬用表紅筆接“地”；黑筆接“CPU每一極口線”。否則，說明CPU口線擊穿。
三、功率不能達到到要求
1．線圈盤短路：測試線圈盤的電感量：PSD系數為L(zhǎng)=157±5μH，PD系列為L(zhǎng)=140±5μH。
2．鍋具與線圈盤距離是否正常。
3．鍋具是否是指定的鍋具。
四、檢查各元器件是否松動，是否齊全。
裝配后不良狀況的檢查：
1.不加熱：檢查互感器是否斷腳。
2.插電后長鳴：檢查溫度開關端子是否接插良好。
3.無法開機：檢查熱敏電阻端子是否接插良好。
4.無小物檢知（不報警）：檢查電阻R301~R307是否正常。
R301~R302為68KΩ
R303~R306為130KΩ
R307為3.0KΩ
5.風扇不轉；檢查三極管Q2是否燒壞。（一般燒壞三極管引腳跟部已發黃；也可用萬用表二極管檔測量）
用萬用表二極管檔測量IGBT的“E”；“C”；“G”三極間是否擊穿。
美的電磁爐的原理與維修

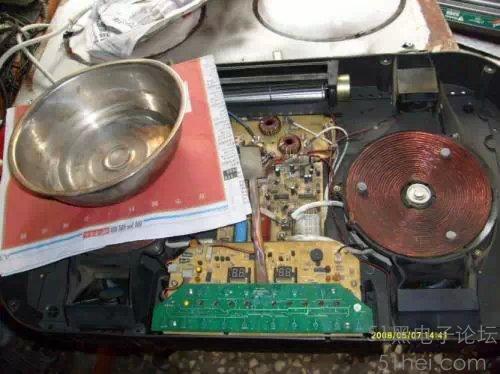

第二章 電磁爐主要部件功能
1、陶瓷板：進口高級耐熱晶化陶瓷板
2、高壓主基板：構成主電流回路。
3、低壓主基板：電腦控制功能。
4、LED線路板：顯示工作狀態和傳遞操作指令。
5、線盤：將高頻交變電流轉換成交變磁場
6、風扇組件：散熱輔助元件（FAN）
7、IGBT：通過低電流信號、控制大電流的通斷（IGBT）
8、橋式整流塊：將交流電源轉換為直流電源（BD101）。
9、熱敏電阻件：將熱量信號傳遞到控制電路。10、熱開關組件：感應IGBT工作溫度，從而保護IGBT由于過熱損壞
第三章 電磁爐集成塊功能
1、C80C49-143A：中央處理器集成快2、SN7407N：高壓輸出緩沖器/驅動器（Ic2）。3、HD74LS145：四—十線譯碼器/驅動器（Ic4）。
4、LM339：低功耗、低失調電壓比較器（Ic5、IC6）。
5、TA8316S：驅動器（Ic3）。
電磁爐的工作原理（PD16）
電磁爐220v工頻交流由AC IN插口接入，通過保險絲F101防止內部電路的過載及短路。
VA為并聯壓敏電路，防止外部供電電壓過高，往往為燒毀自身來保護后級電路的安全。
C101為濾波電容，容量為2UF。C101后級為大功率橋式整流塊，可將前級的220v工頻交流電整流為脈動直流電，脈動直流電通過扼流圈和C102的平滑濾波，將相對平穩的直流電供向下級PAN電磁線盤。
PAN線盤與C103振蕩電容組成LC振蕩電路，從而在線盤上產生交變磁場。電磁線盤的后級為T102電流取樣變壓器，通過T102次級將電流信號傳遞給電壓比較器LM339進行檢測。T102的后級為高壓保護二極D，作用為保護IGBT，防止反向高壓擊穿IGBT。
IGBT的控制極由驅動器TA8316S驅動，TA8316S輸出14KHz頻率的脈沖，根據TA8316S輸出的脈寬來調整IGBT通斷時間的長短，從而達到調整功率的要求。LM339為電壓比較器，PD16使用兩塊LM339：一塊為IC5，主要功能為鍋具檢測、溫度檢測；另一塊為IC6，主要功能為電流檢測，電壓檢測。IC5、IC6兩個LM339比較器都將檢測信號反饋到TA8316S驅動器上，從而達到調整功率的要求。
線盤中間的熱敏利電阻RT通過熱量變化轉換為電平變化，然后通過Q601三極管推動將信號傳遞到TA8316S，從而調整功率的大小，以達到調整鍋具的溫度。IGBT散熱鋁塊上固定有溫度開關K1，當IGBT過熱時，溫度開關K1的通斷狀態發生變化，從而接通IC1集成塊①腳，通過①腳電平的高低變化，從而使IC1集成塊④腳復位停機。風扇的電源控制由IC4的第⑦腳輸出高電平至三極管Q703，從而使Q703導通，風扇通過12V直流運轉。
控制電路的電源主要由T101變壓器的初級接入，次級輸出連接有三組串聯穩壓電路。一組通過ZD204、C207、R204、Q203形成+5V電壓，主要供給集成塊IC1供電；一組通過ZD201、C203、R203、Q201形成+24V電壓，主要供給集成IC3供電。另一組通過ZD203、C205、R203、Q202、R202形成+12V、+10V電源，+12V電源主要供給風扇，+10V主要供給IC6、Q301、ICS、Q602、Q601、Q501供電。
故障分析及維修方法
現象1、開機燒保險。
①首先將電磁線盤的接線腳斷開換上保險管，測量電容C102兩端電壓，一般橋式整流的直流輸出電壓為220V-300V，如無電壓或繼續燒保險，判斷為橋式整流塊壞。
分析原因：如果整流橋擊穿，則220V交流直接短路。
2兩端有電壓，判斷為IGBT壞，換上后故障排除。
分析原因：C102兩端有電壓，說明橋式整流的直流輸出正常，如果IGBT的兩個輸出腳擊穿，則相當于直流短路。
③橋流橋及IGBT都沒有壞，但依然燒保險，IA8316S集成塊壞，換上后故障排除。
分析原因：由于TA8316S輸出的脈沖角度過大，導致IGBT出現過載現象
2、風機不工作
①撥掉風扇FAN插線排，檢測有無12V供電，如有，則風扇電機壞。
分析原因：電源正常，通常風扇電機為短路或斷路。
②FAN插線排無12V電壓，驅動三極管Q703發射極擊穿，換上Q703，故障排除。
分析：當Q703都沒有壞，集成塊IC4壞，換上IC4集成塊，故障排除。
③風扇電機及Q703都沒有壞，集成電路塊IC4壞，換上IC4集成塊，故障解除。
分析原因：如果集成電路塊IC4的第7腳無高電平輸出，那么Q703的發射極沒有偏置電壓，Q703的集成極依然無法導通，供電處于斷路狀態。
現象3、開機操作顯示均正常，但不加熱。
①測量TA8316S的第③腳有無18V電壓，如無，可檢查Q201有無擊穿、ZD201有無擊穿，如有擊穿換上后故障排除。
分析原因：如果TA8316S的第③腳無18V電壓，故障點應在供電電源串聯穩壓電路，所以必須先檢查構成串聯穩壓電路的基本部件。
②TA8316S的第③腳有18V電壓，故障應在IC3集成塊TA8316S，換上后故障排除。
分析原因：LED板顯示及操作正常，說明電腦控制電路基本正常，不燒保險，說明高壓板基本正常，只是由于TA8316S無脈沖輸出至IGBT控制極，IGBT無法導通
現象4、開機后，面板燈一直閃爍。
晶振壞，換后，故障排除。
分析原因：晶振壞，導致CPU中央處理器無時鐘頻率輸入，從而使整個IC1中央處理器失控。
==========================================================================================
更換IGBT同時記得把驅動管一起換掉（不管是好是壞；很多人測量沒壞就沒換；代價就是過不了多久再燒IGBT；兩個三極管最多1元；一個IGBT就要翻十幾翻了）還要檢查下0.2 UF 0.3UF 5UF電容；一切就緒
在交流220V上，串接一個60-100W的燈泡，加鍋，接通電源：
1. 若燈泡暗紅（適用于插上220V后待機指示燈亮），開啟電磁爐電源，燈泡一亮一暗地閃爍，（而插上220V后待機指示燈不亮），開啟電磁爐電源，燈泡一亮即暗重開電源也是一亮即暗；表明電磁爐已經基本OK了。
2. 若燈泡很亮，表明IGBT管完全導通。此時，若拆除燈泡通電工作，必?zé)齀GBT管！應主要查修驅動諧振電容高壓整流等電路。
3. 若燈泡暗紅，開啟電磁爐電源，燈泡亮度不變。則應主要查修面板控制 微電腦供電 副電源等電路。
4.若燈泡暗紅，開啟電磁爐電源，燈泡一亮一暗地閃爍,但把鍋具抬起燈泡很亮；屬于抬鍋炸IGBT，應檢查CPU 驅動線盤大多數是線圈損壞
此方法只能預防而不能確保萬無一失。
==========================================================================================
各種電磁爐故障代碼表總匯
東菱電磁爐故障代碼
故障代碼 代碼保護說明 備注說明
E0 無鍋、或鍋具材質不對保護 檢鍋電路故障\E1 電路系統保護 系統失靈、干擾故障
E2 溫度傳感器失靈保護 開路或短路故障\
E3 市電壓過高保護 市電壓保護電路誤動作故障
E4 市電壓過低保護 市電壓保護電路誤動作故障
E5 爐面溫度過高保護 爐面控溫電路失控故障
E6 IGBT功率管過溫保護 IBGT控溫電路失控故障
格蘭士代碼表
A方案的故障代碼匯總（原方案CXXA-X（X）P1）
E-0 或15分鐘定時燈閃亮 電源電壓過低造成電機轉速過慢或電機風葉脫落；
E-1 或30分鐘定時燈閃亮 電源電壓過高造成電機轉速過快或電機卡轉
E-2 或45分鐘定時燈閃亮 機器內部散熱器溫度過高或溫控器插座脫落；
E-3 或60分鐘定時燈閃亮 熱敏電阻開路或損壞或是連接線脫落。
B方案的故障代碼匯總（原方案CXXB-IMP1、CXXB-HYP1）
E1 IGBT高壓保護 一般不出現。
E2 無鍋 鍋具放置不正或者鍋底面積過小。（較多出現，有時會誤報警。如果短暫報E2很快恢復加熱可以認為正常）。
E3 熱敏電阻傳感器斷路
E4 電源電壓過壓/欠壓 即超過限定最高最低工作電壓。
E5 整機過流 超出設定電流值。
E6 熱敏電阻傳感器短路
E7 風扇供電故障。
E8 干燒或者鍋體超溫保護（超260度）
II型電磁爐故障代碼表（CXXA-X（X）P1II） “○”表示滅，“●”表示亮。
15分鐘燈 30分鐘燈 45分鐘燈 60分鐘燈 數碼顯示 故障原因
● ● ● ● E0 硬件故障
● ○ ○ ○ E1 IGBT超溫
○ ● ○ ○ E2 電源過壓
● ● ○ ○ E3 電源欠壓
○ ○ ● ○ E4 爐面?zhèn)鞲衅鏖_路
● ○ ● ○ E5 爐面?zhèn)鞲衅鞫搪?br />
○ ● ● ○ E6 爐面超溫
● ● ● ○ E7 IGBT傳感器開路
○ ○ ○ ● E8 IGBT傳感器短路
故障代碼 HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列
E0 電路故障 電路故障
E1 IGBT超溫 無鍋或鍋具材料不合適
E2 電源電壓過高 電源電壓過高（250V）
E3 電源電壓過低 電源電壓過低（180V）
E4 爐面?zhèn)鞲衅鏖_路 爐面?zhèn)鞲衅鏖_路
E5 爐面?zhèn)鞲衅鞫搪?nbsp; 爐面?zhèn)鞲衅鞫搪?br />
E6 爐面超溫 爐面超溫
E7 IGBT傳感器開路 IGBT傳感器開路
E8 IGBT傳感器短路 IGBT傳感器短路
E9 電路故障 IGBT超溫
格蘭士C20--H8B故障代碼
E0---內部電路出現故障.
E1---無鍋或鍋具不合適.
E3---電源電壓過低.
E4---爐面?zhèn)鞲衅鏖_路.)
E5---爐面?zhèn)鞲衅鞫搪?
E6---爐面溫度過高或干燒
E7---1GBT傳感器開路.
E8---1GBT傳感器短路.
E9---1GBT傳感器溫度過高
富士寶電磁爐維修手冊代碼表
第二：故障顯示標識：
E2：傳感器開路及附件。
E3：電壓過高，測R26、R17是否為2V、R29、CPU變壓器是否正常。
E4：電壓過低R26、R17、R29、CPU變壓器是否正常。
E5：瓷板溫度過高，傳感器是否足夠散熱油。
E6：散熱片溫度過高，溫控器CPU是否正常。
E7：NTC傳感器開路及附件是否正常
正夫人電磁爐維修維修代碼表
無鍋 E1 每隔3秒一聲短 5秒后進入待機狀態
電壓過低 E2 每隔3秒一聲短 5秒后進入待機狀態
電壓過高 E3 每隔3秒一聲短 5秒后進入待機狀態
干燒保護 E4 每隔3秒一聲短 5秒后進入待機狀態
IGBT超溫 E5 5秒后進入待機狀態
TH1開路 E6 不能開機
TH2開路 E7 能開機
電流過大 E0 不能開機
定時結束 立即關機
保溫狀態 間歇工作
千森電磁爐故障代碼及含義：
故障情況： 警告提示含義：
無鍋或不適應鍋具 屏幕顯示E0，蜂鳴器每秒鳴一次
系統電路故障 屏幕顯示E1，蜂鳴器每秒鳴五次
溫度傳感器故障 屏幕顯示E2，蜂鳴器每秒鳴二次
高電壓保護 屏幕顯示E3，蜂鳴器每秒鳴二次
低電壓保護 屏幕顯示E4，蜂鳴器每秒鳴二次
爐面過溫干燒保護 屏幕顯示E5，蜂鳴器每秒鳴二次
功率管過溫保護 屏幕顯示E6，蜂鳴器每秒鳴二次
小鴨電磁爐故障代碼
E0 不檢鍋
E1 發熱盤故障
E2 線圈盤熱敏開短路保護
E3 高壓保護
E4 低壓保護
E5 高溫保護
E6 IGBT故障
中山好迪電磁爐
Ｅ２ 溫度傳感器
Ｅ３ 高電壓保護
Ｅ４ 電壓過低
Ｅ５ 爐面溫度過高
Ｅ６ 機內溫度過高，風口堵塞，風機壞
格蘭士C20--H8B故障代碼
E0---內部電路出現故障.
E1---無鍋或鍋具不合適.
E2---電源電壓過高.
E3---電源電壓過低.
E4---爐面?zhèn)鞲衅鏖_路.
E5---爐面?zhèn)鞲衅鞫搪?
E6---爐面溫度過高或干燒.
E7---1GBT傳感器開路.
E8---1GBT傳感器短路.
E9---1GBT傳感器溫度過高.
九陽電磁爐故障代碼：
E0內部電路故障；
E1無鍋或鍋具（材質、大小、形狀、位置）不合適；
E2機器內部散熱不暢或機內溫度傳感器故障；
E3電網電壓過高；
E4電網電壓過低；
E5陶瓷板溫度傳感器斷裂；
E6鍋具發生干燒、鍋具溫度過高；
E8機器內部潮濕或有臟物造成按鍵閉合。
力邦電磁爐故障代碼
E1:無鍋.每隔3秒一聲短笛音報警.連續性分鐘轉入待機.
E2:電源電壓過低.兩長三短笛音報警.響兩次轉入待機.(間隔5秒).
E3:電源電壓過高.兩長四短笛音報警.間隔5秒響一次.
E4:鍋超溫.三長三短笛音報警.響兩次轉入待機.(間隔5秒).
E6:鍋空燒.兩長三短笛音報警.響兩次轉入待機.(間隔5秒).
E0:IGBT超溫.四長三短笛音報警.響兩次轉入待機.(間隔5秒).
E7:TH開路(管溫傳感器).四長五短笛音報警.間隔5秒響一次.
E8:TH短路(管溫傳感器).四長四短笛音報警.間隔5秒響一次.
E9:鍋傳感器開路.三長五短笛音報警.間隔5秒響一次.
EE:鍋傳感器短路.三長四短笛音報警.間隔5秒響一次.
E5:VCE過高.無聲.重新試探啟動.
定時結束:響一長聲轉入待機.
無時基信號.燈不亮.響兩秒停兩秒.連續.
美聯電磁爐自動保護出錯屏顯代碼:
E---0 輸入電壓過低
E---1 輸入電壓過高
E---2 IGBT溫度傳感器開路或溫度過低保護
E---3 IGBT溫度傳感器短路或溫度過高保護
E---4 灶面溫度傳感器開路或溫度過低保護
E---5 灶面溫度傳感器短路或溫度過高保護
開機自動關機:機內超溫保護.
三角牌電磁爐故障對照表
Ｅ０－－－電壓過低
Ｅ１－－－電壓過高
Ｅ２－－－ＩＧＢＴ傳感器開路
Ｅ３－－－ＩＧＢＴ傳感器短路
Ｅ４－－－爐面?zhèn)鞲衅鏖_路
Ｅ５－－－爐面?zhèn)鞲衅鞫搪?br />
美的電子磁爐EP181 EP201
火力燈1 主傳感器開路
火力燈2 主傳感器短路
火力燈1、2 主傳感器高溫
火力燈3 散熱片傳感器斷路
火力燈1、3 散熱片傳感器短路
火力燈2、3 散熱片傳感器高溫
火力燈1、2、3 電壓工作保護
火力燈4 高電壓保護
火力燈2、4 鍋具干燒保護
火力燈1、2、4 傳感器失效保護
九陽JYC-18B故障代碼
E0 內部電路故障
E1 無鍋或鍋具[才質/大小/形狀/位置]不合適
E2 機器內部散熱不暢或機內溫度傳感器故障
E3 電網電壓過高
E4 電網電壓過低
E5 陶瓷板溫度傳感器斷裂
E6 鍋具發生干燒,鍋具溫度過高,陶瓷板溫度傳感器短路
蘇泊爾電磁爐常見故障代碼
E0 內部線路故障
E1 無鍋具或鍋具不適用于電磁爐
E2 IGBT功率管過熱保護
E3 過載保護(一般是電壓高于253V)
E4 欠壓保護(一般是電壓低于175V)
E5 傳感器開路
E6 爐面溫度過熱保護(一般是高于
福田電磁爐代碼表
安全保護
鍋具檢測功能： 電磁爐在使用過程中,如將鍋具移開,蜂鳴器每1.5秒報警一次,顯示EO，功率停止輸出，30秒內無鍋具重新放置于面板上，電磁爐將自動關機。
材質不適檢測功能：使用非鐵質或凹凸太大的鍋具時，蜂鳴器每1.5秒報警一次,顯示E0,無功率輸出,30秒后自動關機。
小件檢測功能： 電磁爐使用鍋具小于8CM時，蜂鳴器每1.5秒報警一次,顯示EO,無功率輸出,30秒自動關機。
兩小時無按鍵操作自動關機：為防止人離開后發生意外，兩小時內無按鍵操作將自動關機。
鍋底過溫保護： 當電磁爐檢測到鍋底溫度過高時，功率暫停輸出，待溫度降下后再繼續加熱。
高壓保護功能： 當電磁爐檢測到輸入電壓超過270V時,顯示E3,功率暫停輸出,待電壓正常后再繼續加熱。
低壓保護功能： 當電磁爐檢測到輸入電壓低于170V時,顯示E4,功率暫停輸出,待電壓正常后再繼續加熱。
功率管過溫保護：當電磁爐檢測到功率管溫度過高時，功率暫停輸出,待溫度隆下后再繼續加熱。
抗干擾保護:： 當電磁爐檢測到瞬間輸入電壓超大型過330V,功率暫停輸出,待電壓正常駐后再繼續加熱。
傳感器檢測功能：當電磁爐檢測到功率管傳感器開路或短路時,顯示E1,不輸出功率;當電磁爐檢測到爐面?zhèn)鞲虚_路或短路時,顯示E2,不輸出功率。
奔騰電磁爐的故障顯示代碼
一、奔騰新款電磁爐PC19N-B，PC19N-C故障顯示代碼
1、IGBT傳感器開路時，顯示屏顯示E0
2、電磁爐上電無鍋時，顯示屏顯示EI
3、IGBT超溫時或傳感器短路時，顯示屏顯示E2
4、電網電壓過高時，電磁爐過壓保護，顯示屏顯示E3（260V）
5、電網電壓過低時，電磁爐欠壓保護，顯示屏顯示E4 （160V）
6、電磁爐鍋底傳感器開路，顯示屏顯示E5
7、電磁爐上電干燒時，顯示屏顯示E6
注：① 有故障后，電磁爐停止工作，故障代碼一直顯示， 蜂鳴器 “BB—BB—” 報警10S，只有按 “開關”鍵才可以進入待機狀態（其它按鍵無效）再按“開關”鍵重新開機。
② 開機后，延時3分鐘再判兩個傳感器是否開路報警
二、奔騰電磁爐PC10N-A故障顯示代碼
1、電網電壓過高時，顯示板顯示E1
2、電網電壓過低時，顯示板顯示E0
3、主傳感器開路時，顯示板顯示E3
4、當IGBT傳感器開路和短路時，顯示板顯示E4
5、當電磁爐干燒/過熱時，顯示板顯示 E6
三、奔騰其它型號電磁爐故障顯示代碼是相同的
1、電磁爐按鍵短路時，顯示屏顯示E0
2、電磁爐主傳感器開路時，顯示屏顯示E1
3、電磁爐主傳感器短路時，顯示屏顯示E2
4、電磁爐散熱片傳感器開路時，顯示屏顯示E3
5、電磁爐散熱片傳感器短路時，顯示屏顯示E4
6、電磁爐工作電壓過低時，顯示屏顯示E5
7、電磁爐工作電壓過高時，顯示屏顯示E6
8、電磁爐主傳感器高溫時，顯示屏顯示E7
三洋電磁爐故障代碼`
E0內部電路故障；
E1無鍋或鍋具（材質、大小、形狀、位置）不合適；
E2機器內部散熱不暢或機內溫度傳感器故障；
E3電網電壓過高；
E4電網電壓過低；
E5陶瓷板溫度傳感器斷裂；
E6鍋具發生干燒、鍋具溫度過高
萬家樂故障代碼
E0 內部故障
E1 爐面溫度過高
E2 IGBT溫度過高
E4 電壓過低
E5 電壓過高
E6 鍋具傳感器 短路
E7 鍋具傳感器開路
E8 IGBT傳感器短路
E9 IGBT傳感器開路
九陽JYC-19D故障代碼
E0——電路內部故障，
E1——不檢鍋，
E1---無鍋,
E2---1GBT超溫或傳感器開路,
E3---電網電壓高
E4--電網電壓低,
E5--爐面?zhèn)鞲衅鏖_路,
E6-----鍋干燒
E0：由于該點故障涉及面比較廣，主要原因是PWM驅動脈沖送不到IGBT-G腳，引起此類故障的主要幾 點是： ① IGBT損壞，導致PWM驅動信號被短路。 ② C31、C34是否變值或損壞。 ③ IGBT驅動電路是否損壞（查Q12、Q13、Q14、Q15）。 ④ LM339是否損壞。 ⑤ C10是否開路，如果開路時IGBT的PWM脈沖將送不過去到IGBT_G腳。 ⑥ Q131是否導通或損壞。 ⑦ R23、R24是否損壞。
E1：引起此類故障主要原因是LM339-U2A無輸出，分析原因： ① 電阻R21、R22、R23、R24、R61、R62是否變值。如變值將會導致IC339—U2A無輸出，CPU檢 測不到探鍋信號。 ② LM339是否損壞。 ③ 檢查電流反饋部分是否有短路。 ④ CPU電流檢測口損壞。
E2： ① 熱敏電阻是否損壞。 ② CPU檢測口損壞。 ③ 以上兩點均正常時，則為本機正常保護，應待IGBT冷卻后再開機。
E3： ① 市電電壓是否高于260V，如高于則為正常保護。 ② 電阻R91、R92、電容C91是否變大。
E4： ① 市電電壓是否低于160V，如低于則為正常保護。 ② 電阻R91、R92、電容C91是否變小。 ③ +5V電源是否正常。
E5： ① 熱敏電阻是否損壞。 ② CPU檢測口損壞。
E6： ① 熱敏電阻是否損壞。 ② CPU檢測口損壞。
愛庭電磁爐其它常見故障一、燒機現象引起此類故障故障較多，通常由于驅動電路不良、保護電路不良等而導致燒機，常見點有： ① 電阻R21、R22、R23、R24是否變值。 ② LM339是否損壞。 ③ 電容C31是否變值或開路。 ④ 電阻R25、R27是否變值或損壞。 ⑤ 三極管Q161是否損壞。 ⑥ 驅動電路是否損壞。 ⑦ 電網電壓波動大時浪涌電路不起保護而導致IGBT瞬時變化太大而損壞。 二、功率間斷 主要原因有以下幾點： ① 浪涌電路起保護，查電容C131是否變值，電阻R132及R133是否變值。 ② R27、R25是否變值。電阻R21、R22、R23、R24是否變值。 ④ D81損壞或互感器部分壞。 三、功率不可調 ① D81損壞。 ② CPU壞。 ③ R46、R48、C42是否變值。維修注意：新線路IGBT功率管為FGA25N120，該管內部自帶阻尼管，更換時不用另裝阻尼管；如在新線路更換SGW25N120時則需安裝阻尼管
|
評分
-
查看全部評分
|
[復制鏈接]
QQ好友和群
QQ空間
騰訊微博
騰訊朋友
收藏
淘帖
頂
踩
就是不耐用···
