通過串口刷機，拯救你的WRTnode

WRTnode的接口介紹http://cn.wrtnode.com/?p=49

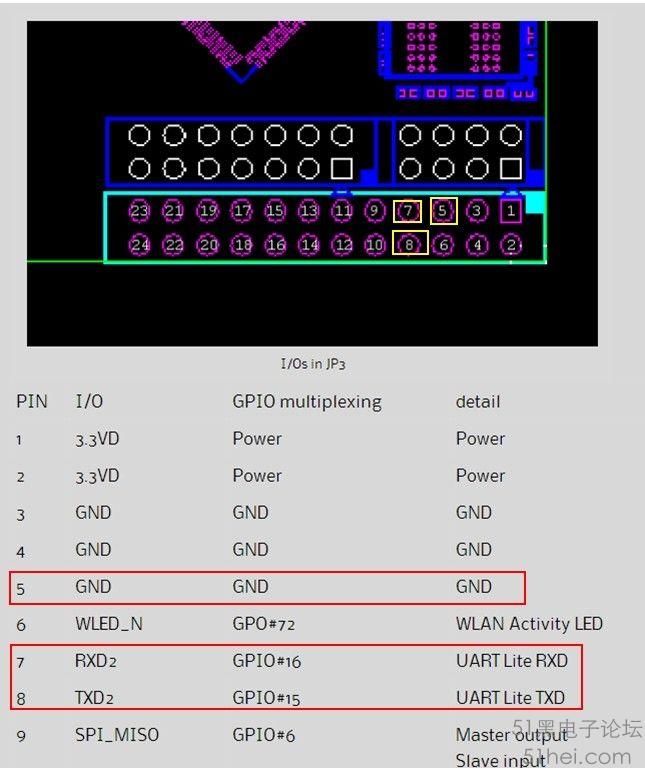

在核心板上有JP3對應串口的引腳；5，7，8對應串口的引腳。

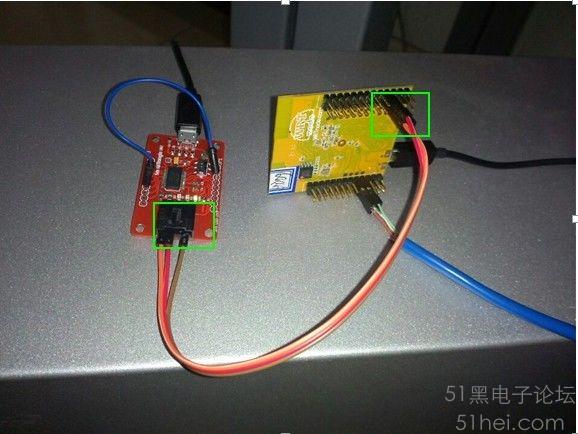

與上面對應的引腳連接好

WRTnode板上的TX，RX要與串口轉usb的設備上的TX，RX對應(如果對應關系有混亂，可以交換再測試)

這樣我們就可以通過串口來刷機，調試等等

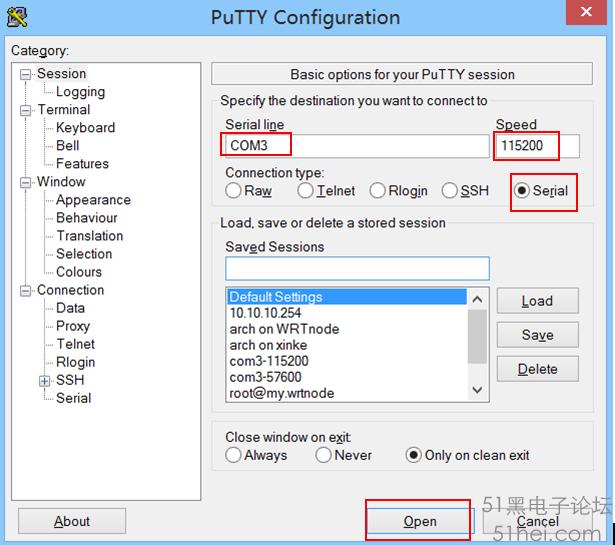

查看usb對應的端口號;在pc上安裝tftp服務器打開putty， 我的端口號為com3，uboot的波特率為115200，內核波特率為57600。

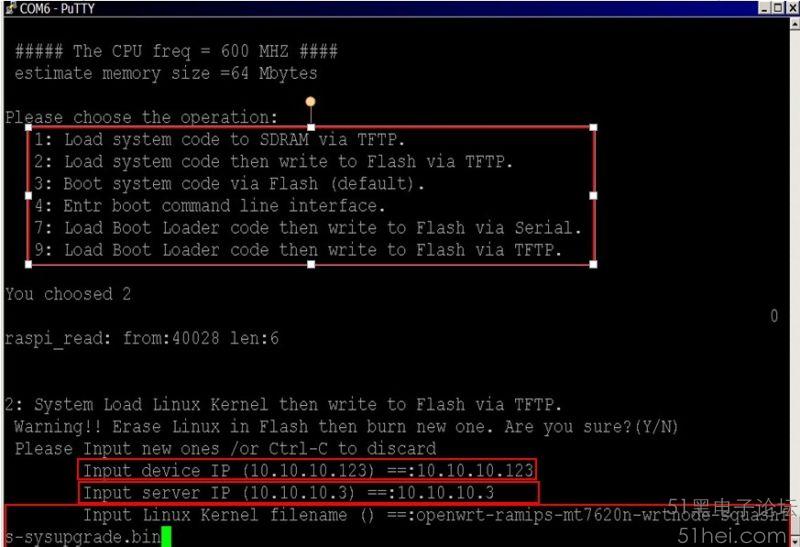

按數字2，2表示通過tftp下載固件并燒寫到flash里，選擇y

Input device IP = （板子的ip，隨便填寫）

Input server IP = (tffp 服務端的ip，與device IP 同一網段)

Input Linux Kernel filename = (固件的名字)

Enter等待固件的燒寫，和內核重啟。

注：當內核啟動時，由于內核的波特率是57600，因此會有亂碼。這時只要我們修改一下putty串口的波特率就好。

當然還要用到網線咯。

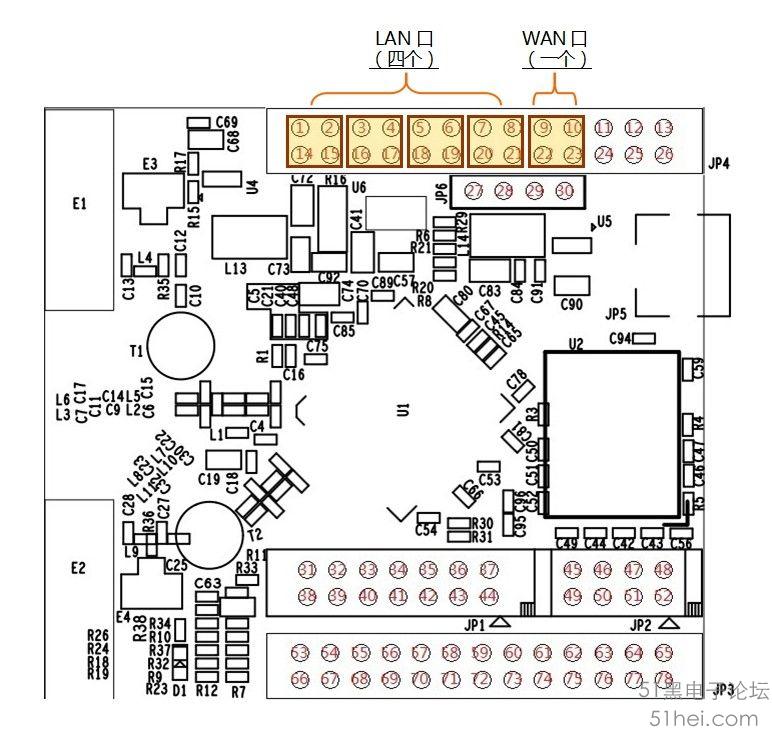

下面標注出WAN口和LAN口在板子上的位置及引腳說明

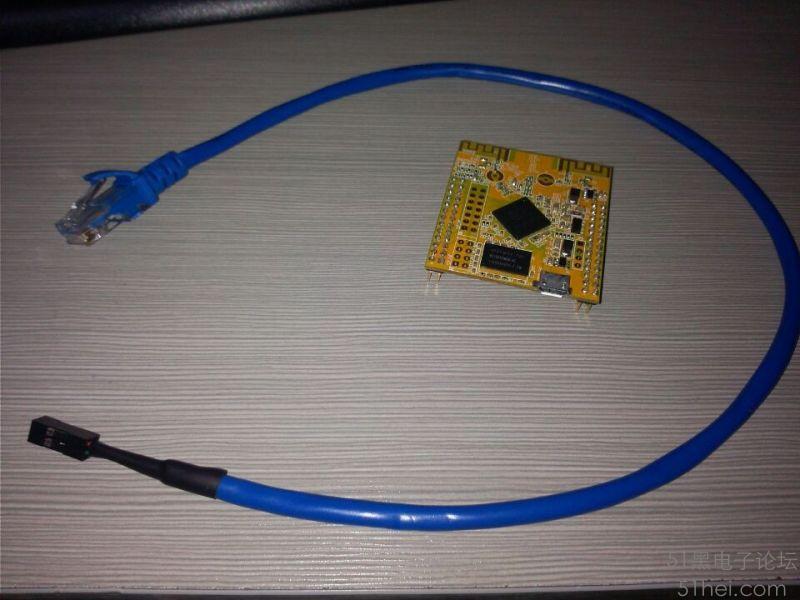

下面就要用到這根特殊的網線了

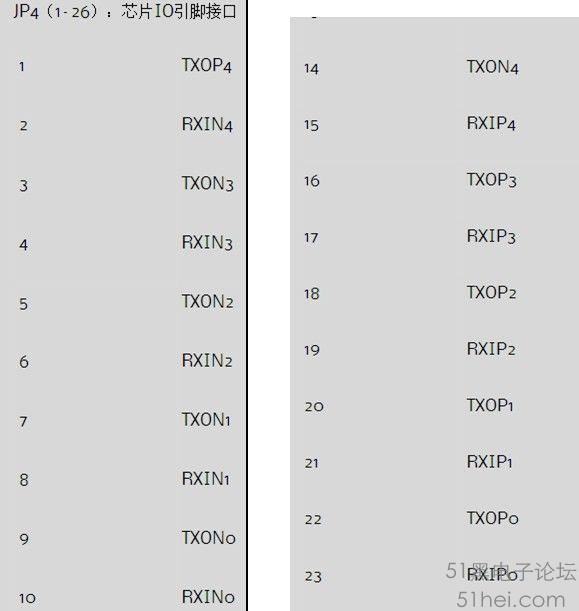

網線引腳說明：

首先需要一根T568B線序的網線。T568B網線就是平時家里用于電腦連接路由器，ADSL貓的普通平行網線。

T568B網線線序如下：

8        7        6        5        4        3        2        1

棕      棕白   綠      藍白  藍      綠白  橙      橙白

然后將網線剪斷，從中選出綠、綠白、橙、橙白四根線。其余4根線可以剪斷。

將上述四根線做一個2*2杜邦線插頭，杜邦線插頭分配如下：

Pin2     Pin1

|   橙    |   綠   |

| 橙白  | 綠白 |

Pin3    Pin4

做好后，就可以連接WRTnode板啦！

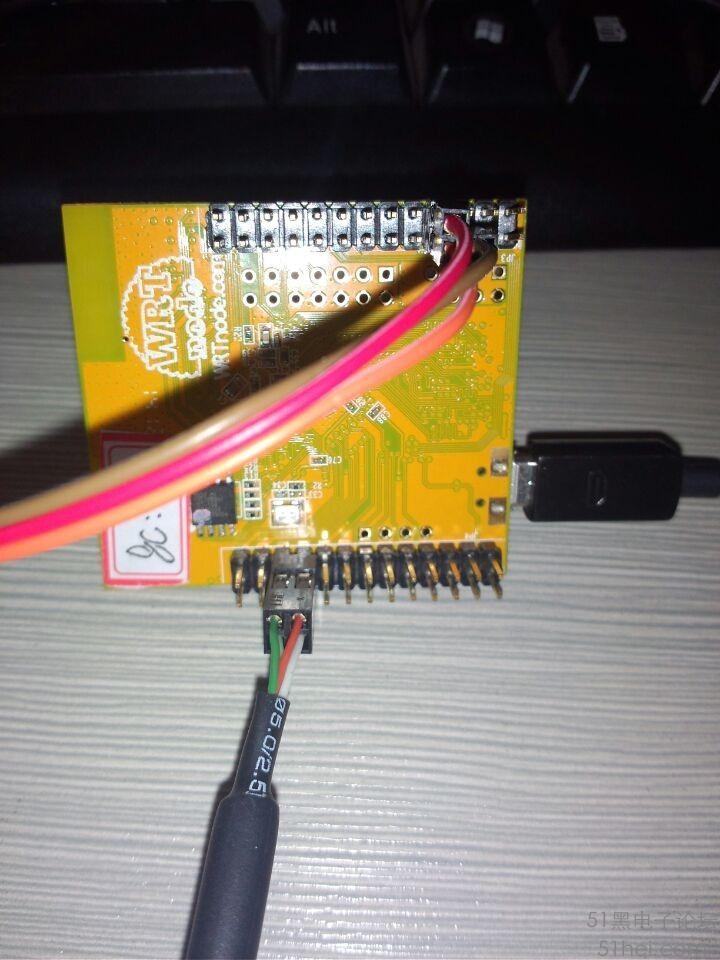

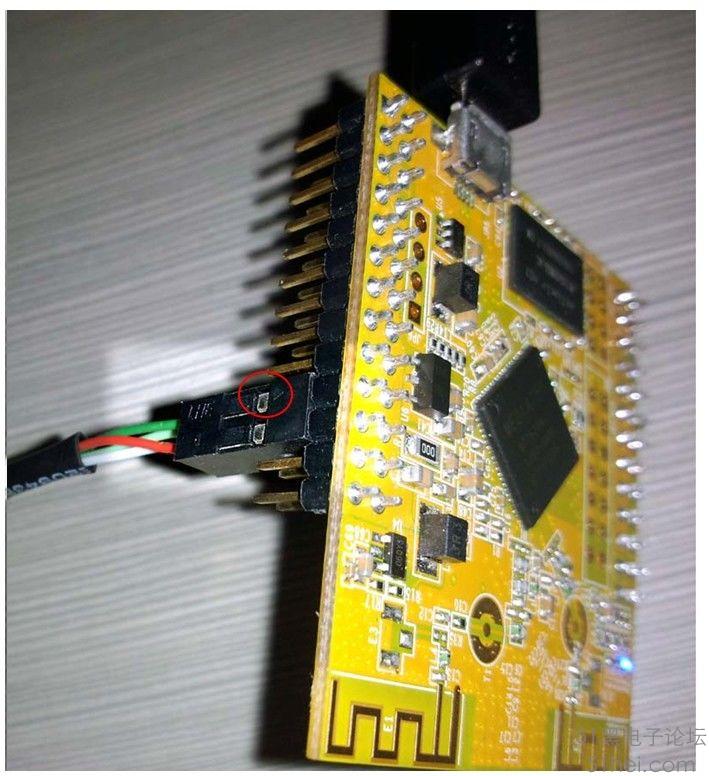

在網線黑色的一頭有一個小箭頭（Pin1標志）的標志。當我們用它和WRTnode連接的時候，可以四個LAN口的任何一個接連，箭頭分別就對應著WRTnode的2，4,6,8引腳。（此時Pin2分別對應WRTnod,1, 3,5,7引腳），下圖中箭頭指向WRTnode的4這個引腳。

ok，現在關掉你的無線，來用網線上網吧！
