Arduino _MEGA328P-AU最小系統板制作

ID:113207 · 發表于 2016-4-11 01:12

歷時2天，幾經折騰。終于將MEGA328P-AU最小系統板調試正常了。下面分享我的制作經驗。
期間所有用到的東西如下：
70mm*50mm單面覆銅板 1塊
MEGA328P-AU單片機 1塊
16M無源貼片晶振 1個
22pF 貼片電容2個
1M貼片電阻1個
1K貼片電阻2個
10K貼片電阻1個
500mA自恢復貼片熔絲1個
0.1uF貼片電容2個
貼片LED燈2個
8位插接端子（針）4組
8位插接端子（座）4組
5位插接端子（針）1組
貼片按鈕1個
Si2323DS 1個。這個是P-MOS管，用來做反接保護，當然也可以用二極管。
用到的設備和軟件：
Altium Designer PCB制圖軟件，設計原理圖和PCB圖

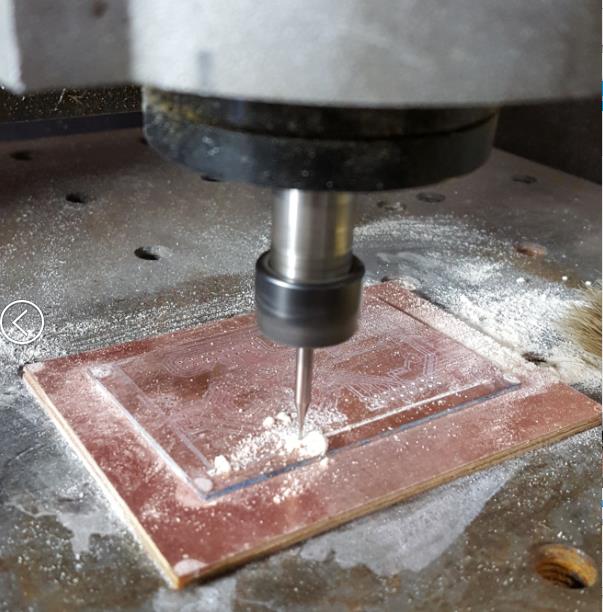

自家造的小雕刻機（打眼真心方便，別問我為什么不用它雕電路，實在是板小，線細，雕刻機加工效果不行）
負性感光油墨（其實現在某寶上有一種感光膜，看著挺不錯，刮油墨是件痛苦的事）
膠片，顯影劑，脫模劑，環保刻蝕劑等做PCB的原材料
USBISP下載器（這個尤為重要，因?yàn)榭瞻椎男酒枰獰龑懭劢z位和下載bootloader，必須用）
示波器（最好有，因?yàn)樗芘袛嗄愕碾娐肥欠癯晒ζ鹫瘢?br /> Arduino 的IDE軟件。
差不多就這么多了。下面開始說過程：
1．制版
繪制原理圖，如下：

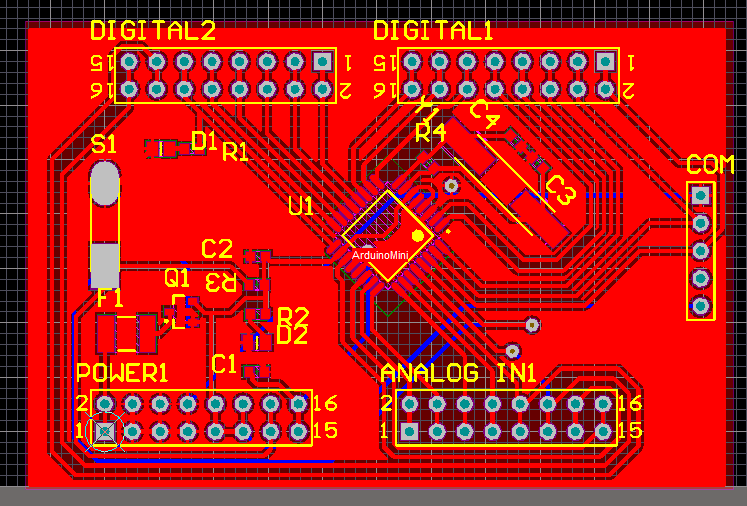

PCB走線:

下面的藍色線是實在走不過去了，所以打算背面飛線，留了過孔。
然后輸出負片（如果你的感光油墨是正性的就要輸出正片）并打印

顯影

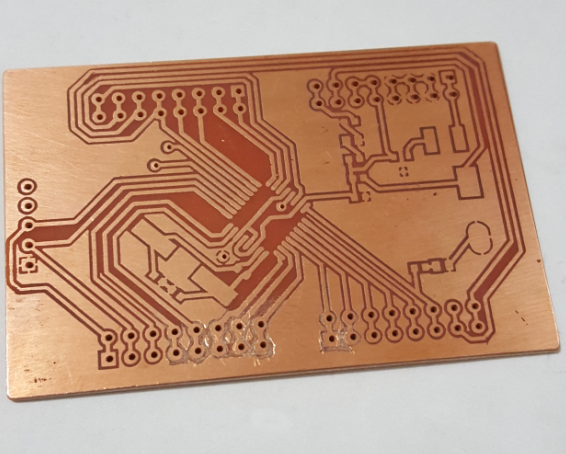

刻蝕完成后檢查

這是我已經打好洞的。
然后焊接

發現有的地方有錫，有的地方?jīng)]有，干脆就都給鍍上，焊工一般。呵呵
然后重頭戲了。
給板子供電。示波器看晶振，沒起振。。。。。。到處檢查電路，沒發現什么問題。后來到處找資料，才知道新的芯片默認是內部晶振，外部是檢測不到的。需要對熔絲位進行初步設置才行。
先如下圖連接線路：

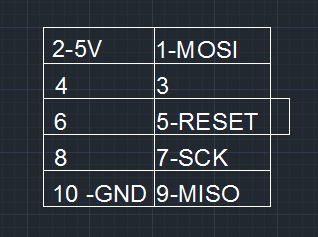

這個是ISP的標準接口。MOSI接單片機11。MISO接12。SCK接13。RESET接單片機RESET口。電源不用說了。

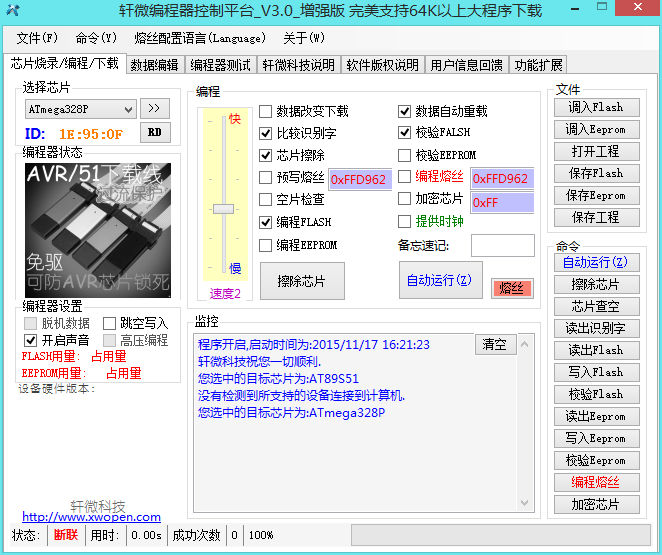

接好線，打開編程器軟件：

選擇芯片Atmega328P。點RD。校驗通過就OK了
然后選熔絲：如下

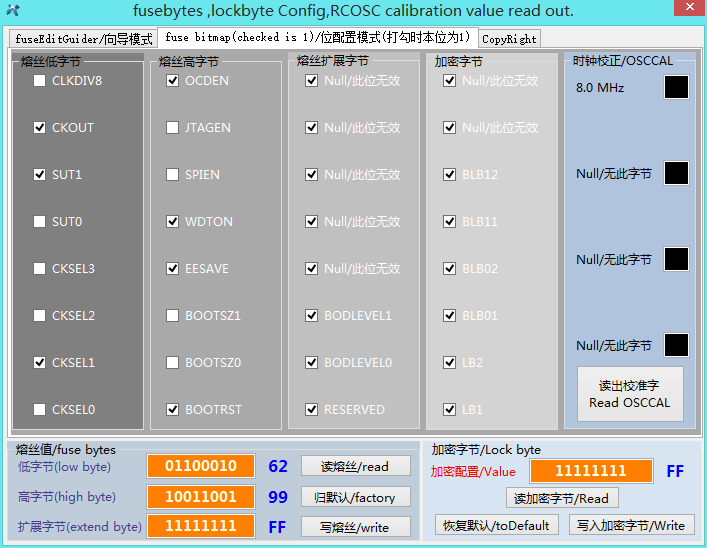

這個熔絲是現在默認的，可以讀取下，新芯片一般都是這樣。

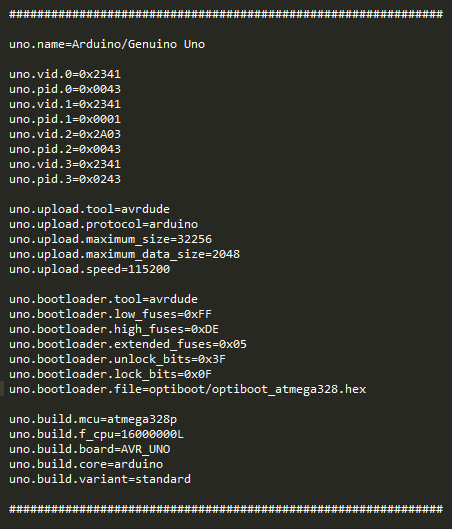

至于要怎么設置具體的熔絲位，我是在arduino安裝目錄下的hardwarearduinoavr里面，有個boards.txt的文件。用記事本打開可以找到這個

其中
uno.bootloader.low_fuses=0xFF
uno.bootloader.high_fuses=0xDE
這就是需要我們配置的。
0xff 轉換為二進制為 1111 1111，也就是全部為1。
0xde 轉換為二進制為 1101 1110。怎么用后面說。

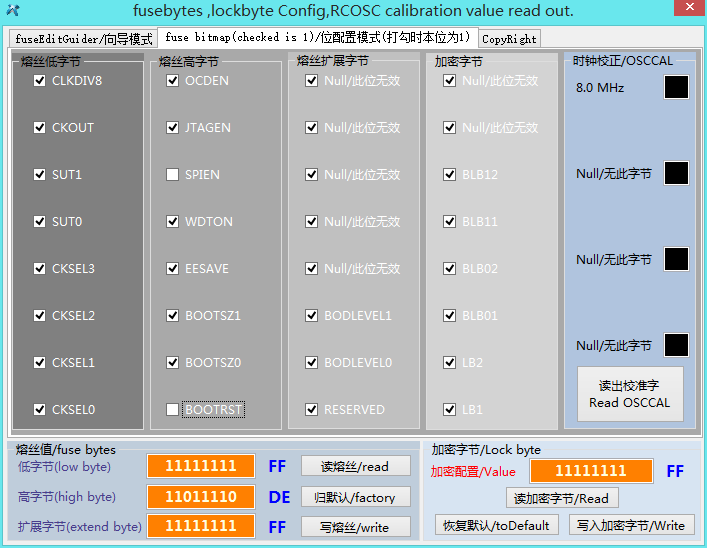

如下選擇。就發現下面的熔絲低位為FF了，高位為DE了。后面擴展什么的不用管了
具體軟件不一樣，是打勾為1還是取消為1需要看情況，千萬別弄錯了，弄錯了會出大事的。
好了，再次檢查，寫熔絲。成功后要確認可以再讀取一次，發現還是FF DE就可以了。
現在用示波器測晶振的兩個引腳，果然起振了。
現在開始燒錄bootloader。選擇調入flash（調入之前你的系統里要先確認有arduino的IDE軟件）在arduino安裝目錄下的
…h(huán)ardwarearduinoavrootloadersatmegaATmegaBOOT_168_atmega328.hex文件。我試著用過ATmegaBOOT_168_atmega328_pro_8MHz.hex，貌似不行。所以不糾結了，選擇ATmegaBOOT_168_atmega328.hex就對了。

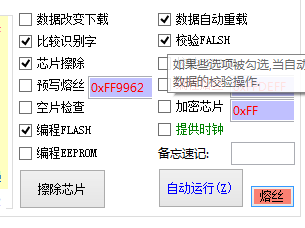

勾選如上圖4個項，別點別的。然后自動運行寫入bootloader。成功了之后會發現13腳的那個LED燈會一閃一閃，表示好了，現在可以用USB轉TTL的線插上直接給板子用ARDUINO的IDE寫程序了，隨便寫個串口輸出模擬量的程序，下載，成功。打開串口有數據，OK，大功告成。

補坑，今天在自己另外做的帶電源的板子上實驗328P-AU發現一個問題。是上面沒想到的，所以特此來補坑。

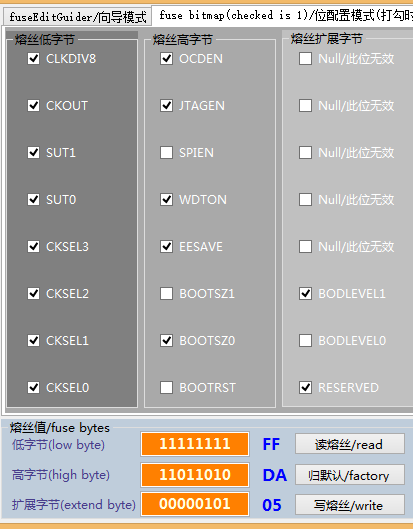

首先熔絲位設置要該變下。低位：FF，高位：DA，擴展：05.具體設置方法如下圖：

為什么擴展位要加05呢，意思是設置最低電壓2.7V左右。我之前沒設，發現有時候單片機會丟失bootloader。一直找不到原因，原來是電源掉電的時候沒設置最低停機電壓導致的。所以要設置。還有如下圖：

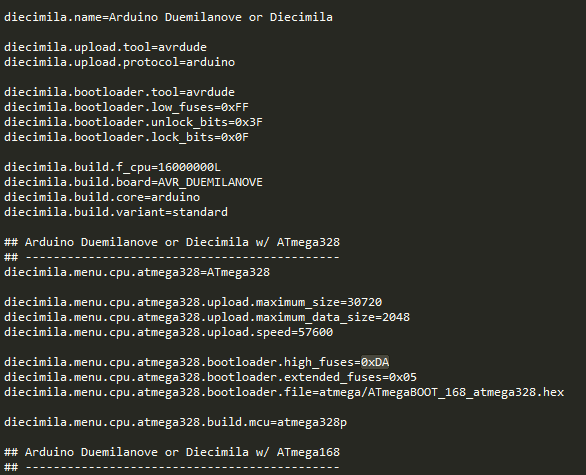

Arduino Duemilanove or Diecimila的熔絲位為
diecimila.bootloader.low_fuses=0xFF
diecimila.menu.cpu.atmega328.bootloader.high_fuses=0xDA
diecimila.menu.cpu.atmega328.bootloader.extended_fuses=0x05
刷的固件為：
diecimila.menu.cpu.atmega328.bootloader.file=atmega/ATmegaBOOT_168_atmega328.hex
之前所說的有一點小失誤，特此說明！

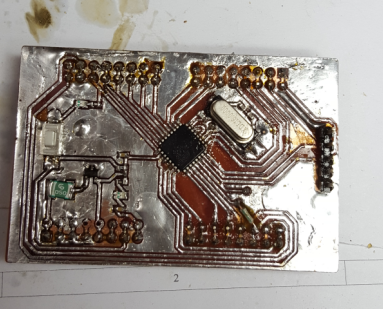

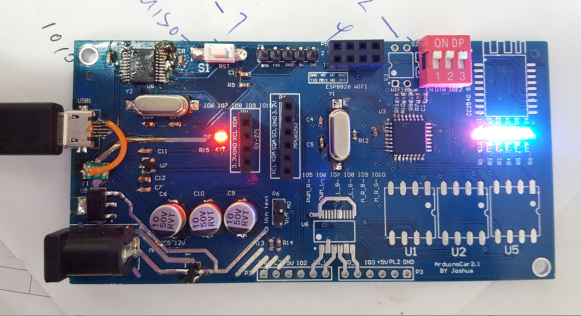

最后上一張半成品：（DIY的自平衡車控制板，USB micro搞反了，飛線了，P-MOS反接保護和3.3V變壓芯片引腳都搞錯了。唉！！！！粗心惹的禍）
