DIY逆變器 多圖

[復制鏈接]
跳轉到指定樓層
樓主
ID:128229 發表于 2016-6-28 22:15 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

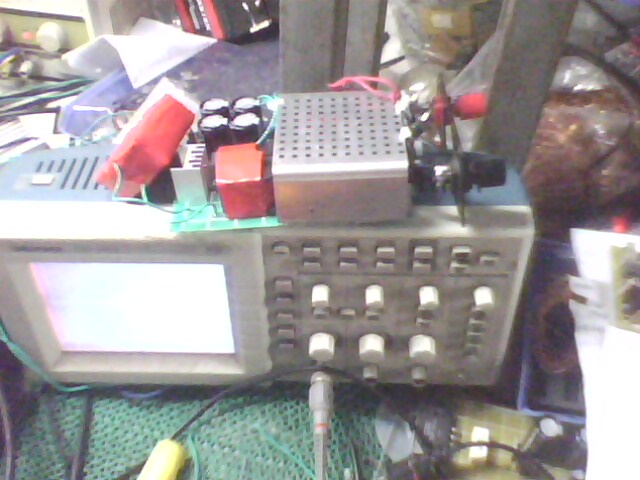

逆變器和示波器和影

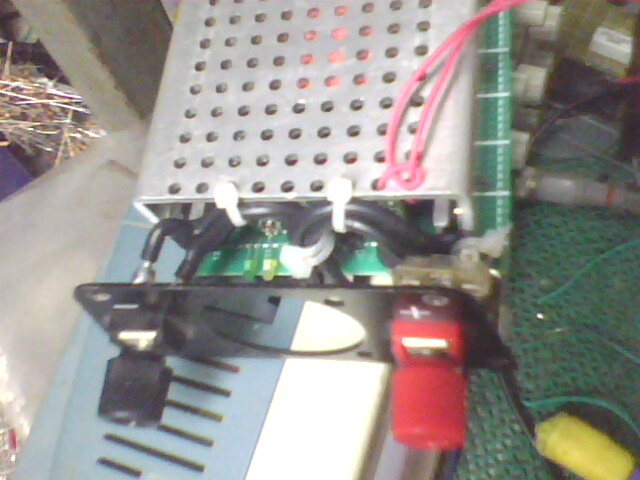

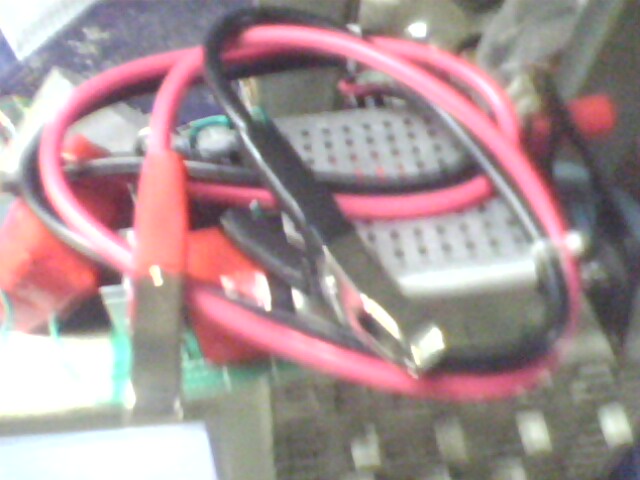

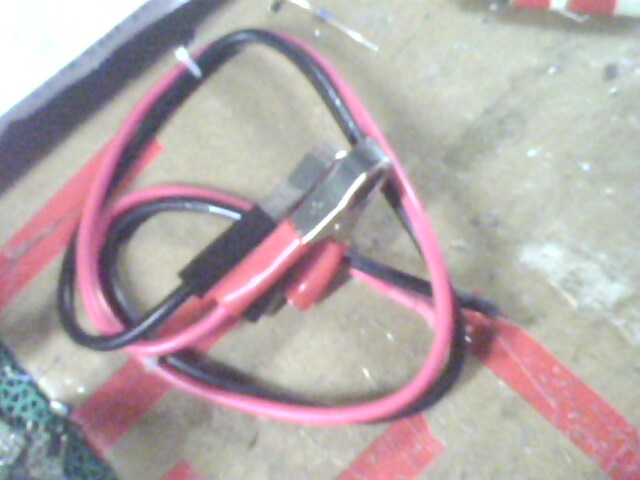

80A電源輸入線




                         最近閑的手癢了，又來做機了。這回要做個大功率的，800W，且保護功能齊全。這下大河電魚應該沒問提了。前級驅動用PWM7500，外加圖騰驅兩路8只3205。變壓器用2000W磁芯做，運放358作低、高電壓保護，蜂鳴器報警驅動。后級用單硅放電，頻率可調20、200HZ，尖脈沖

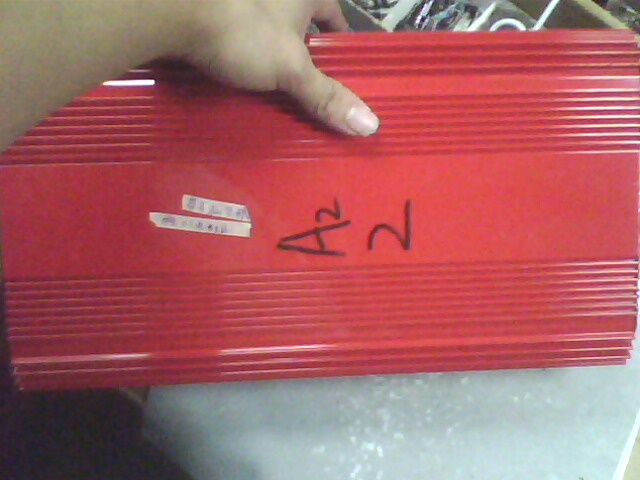

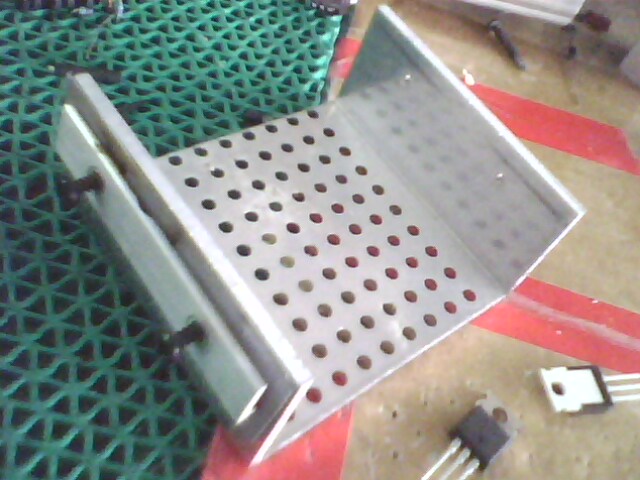

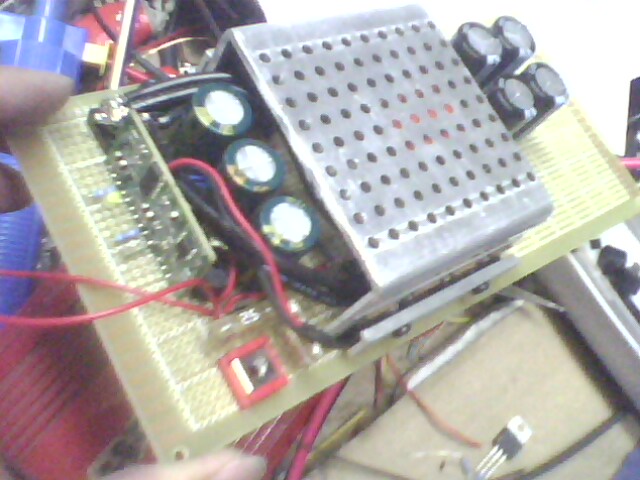

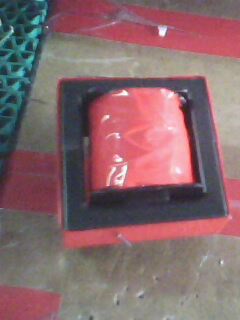

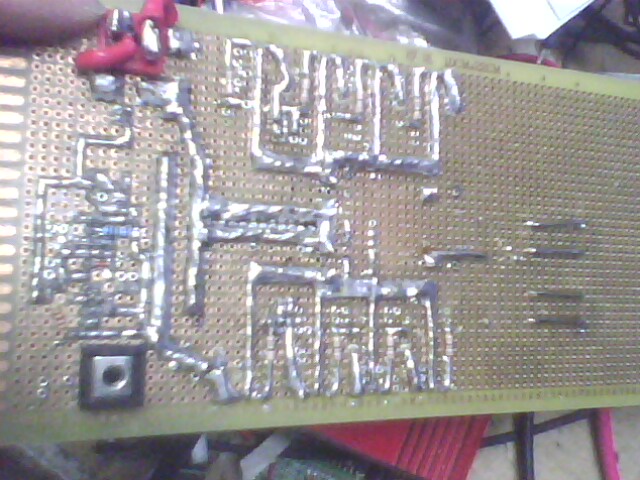

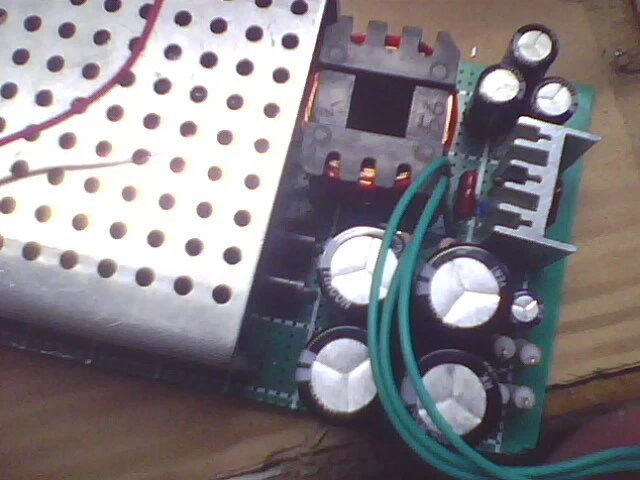

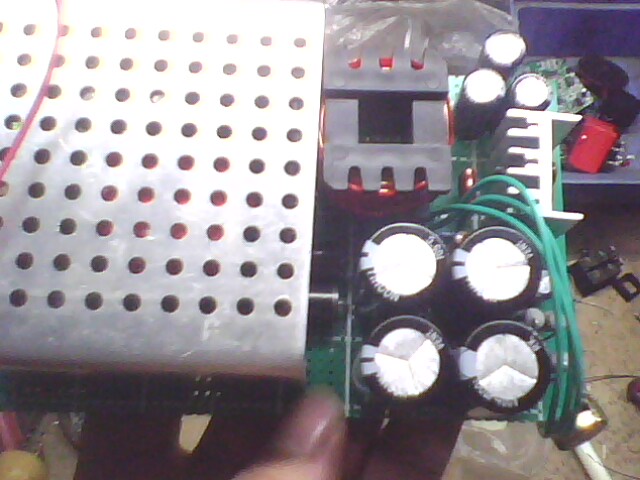

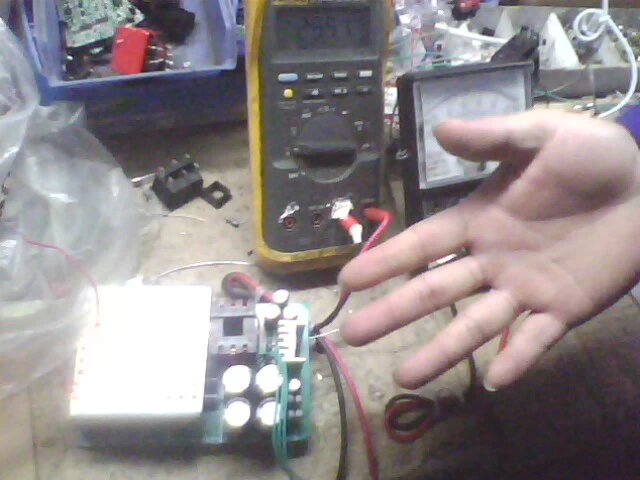

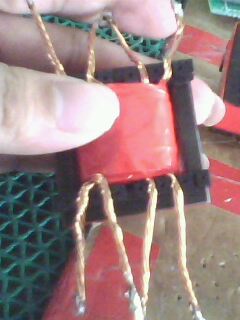

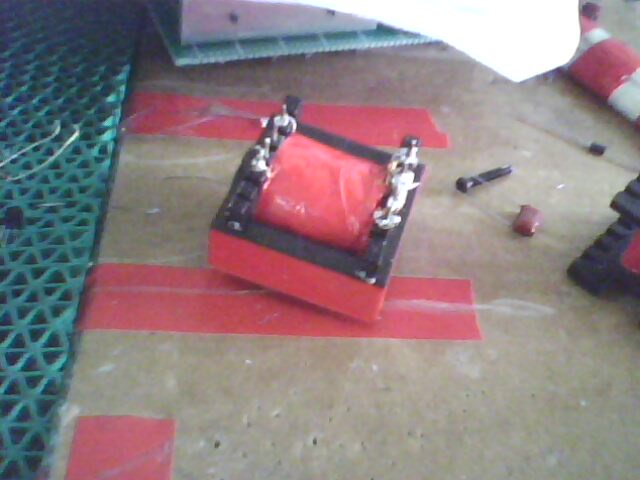

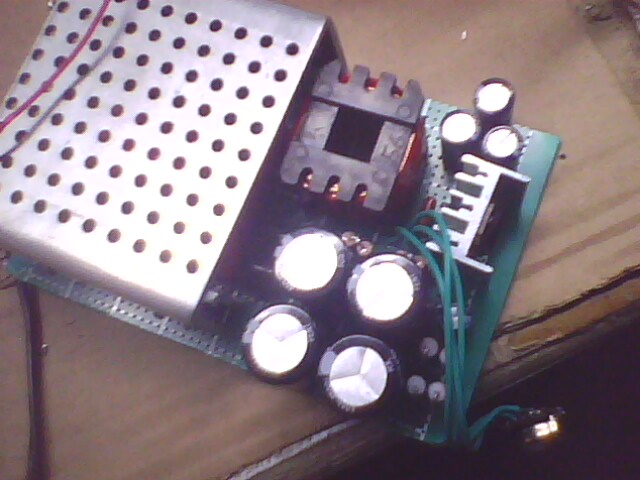

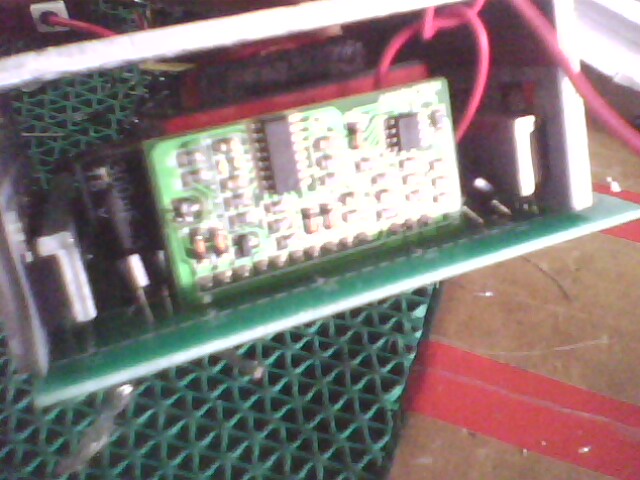

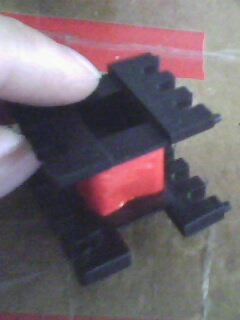

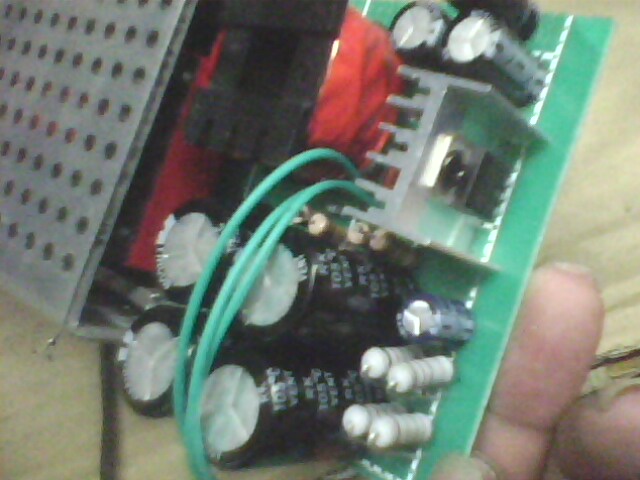

輸出。好了廢話不多說，上圖；變壓器繞制驅動板廠里的，貼片的散熱器做好的機子

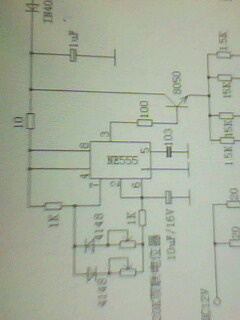

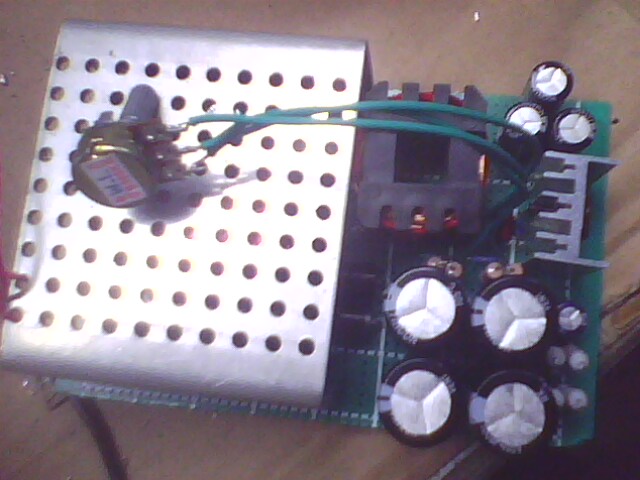

電位器調后級頻率

看



同事做的JJ

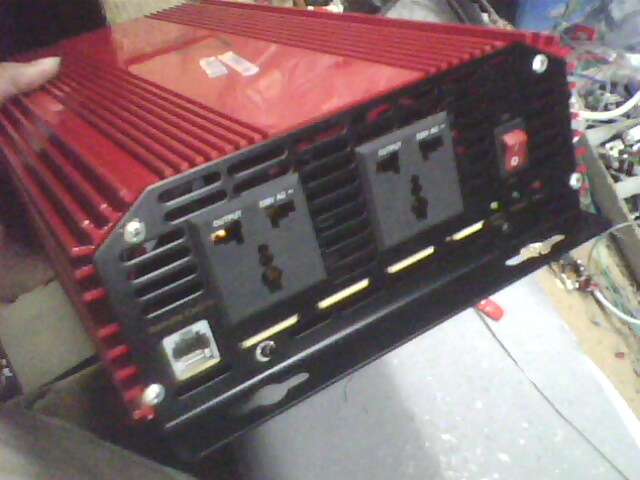

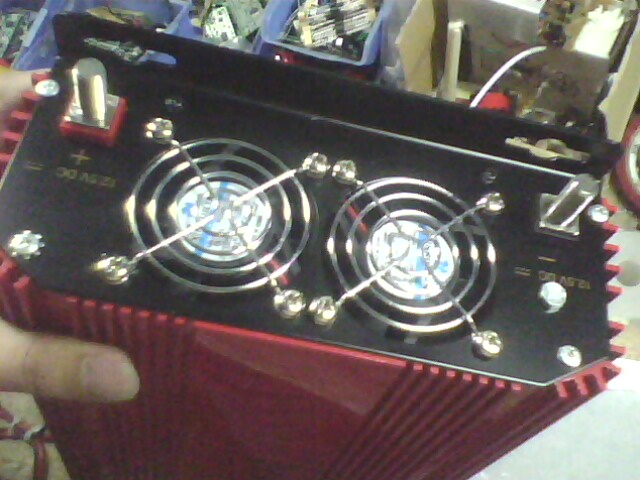

廠里3000W逆變器



大家伙

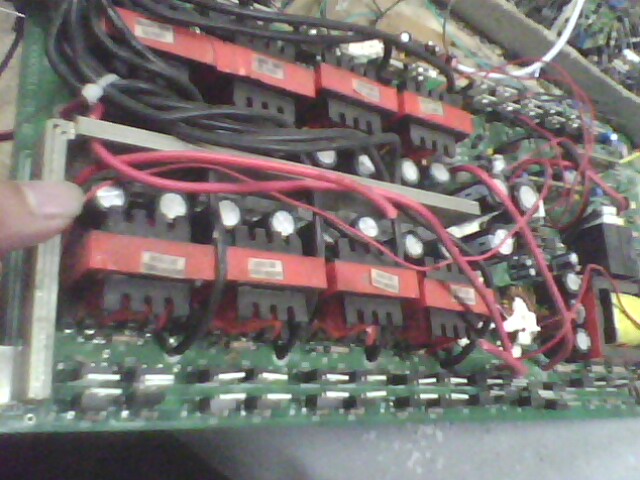

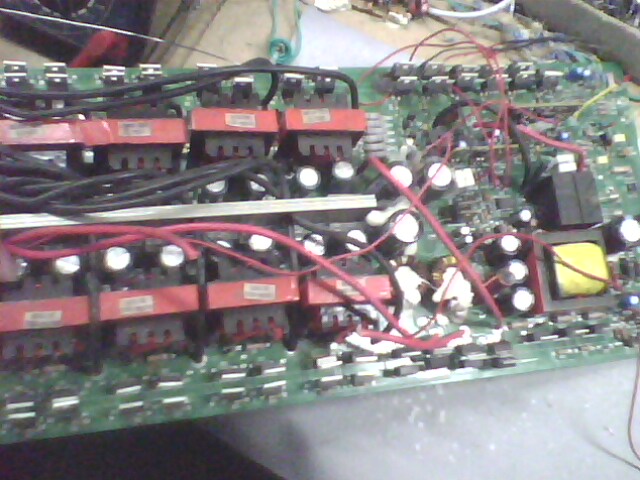

內部

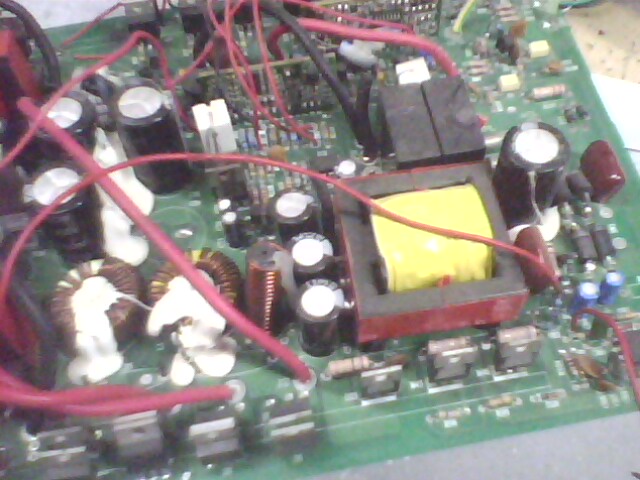

廠里UPS內部

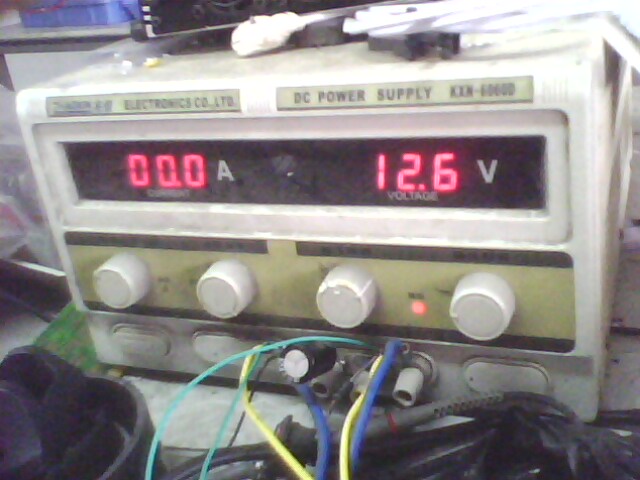

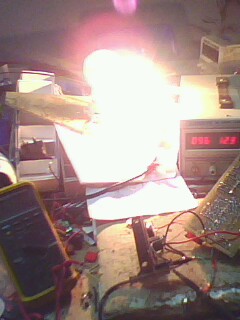

試機了，30A電源，小了點

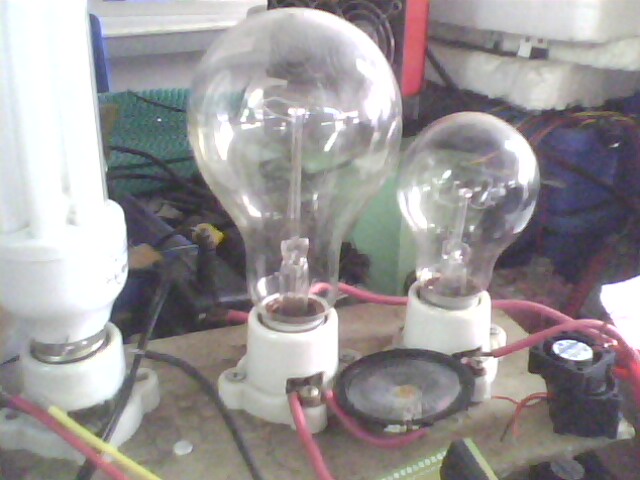

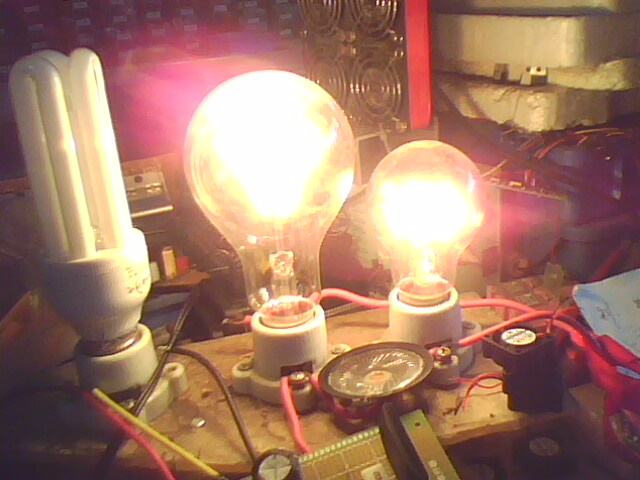

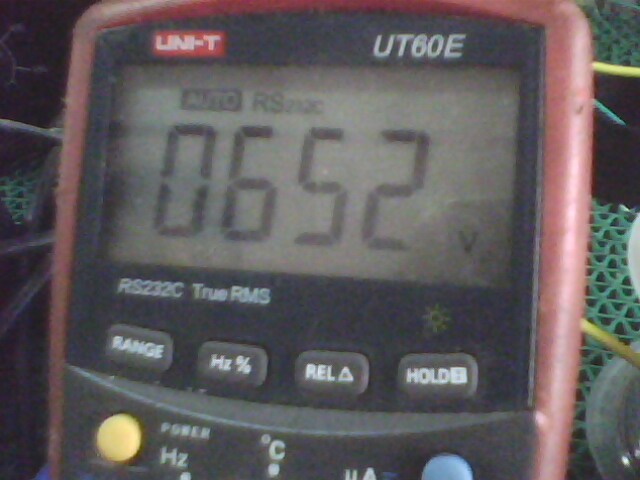

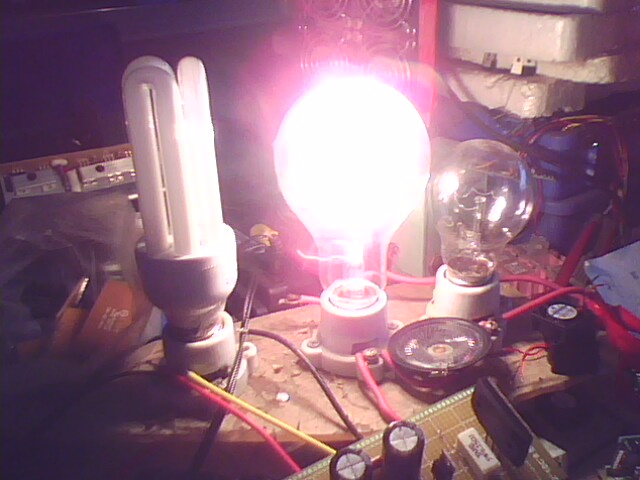

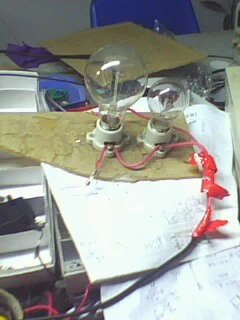

空載電壓帶燈泡試機，先試300W

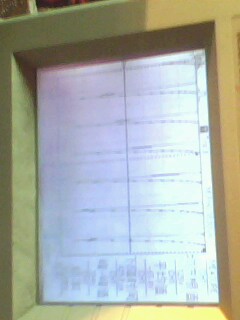

單硅放電后級波行

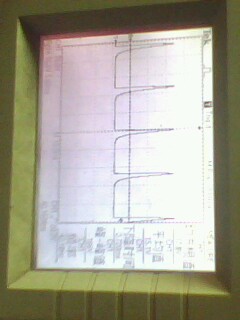

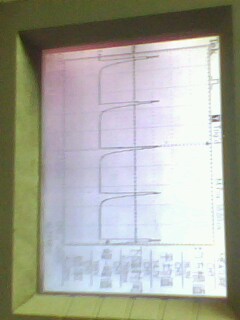

尖峰脈沖輸出

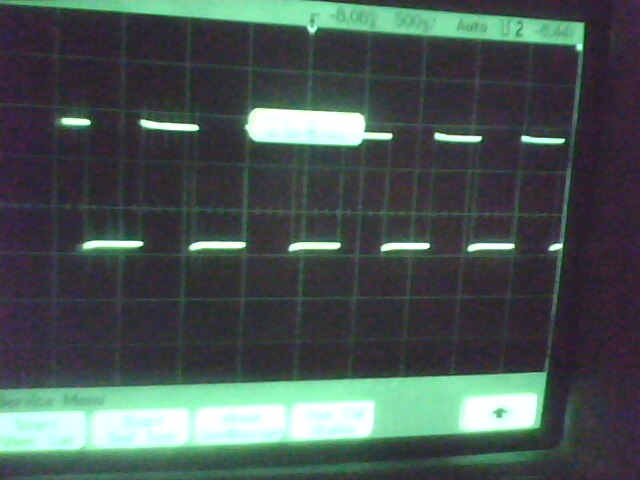

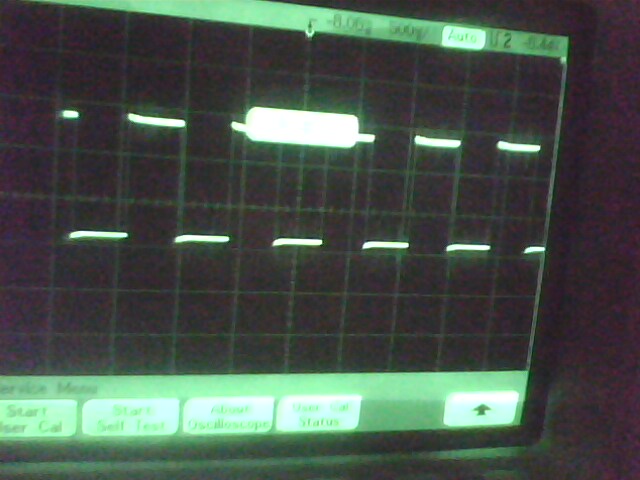

驅動波行，良好

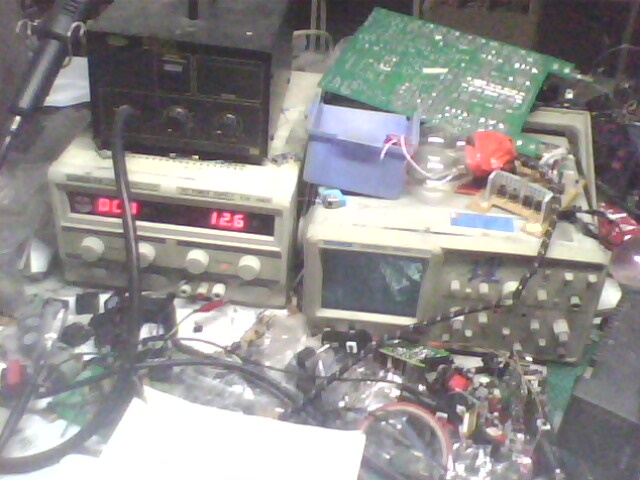

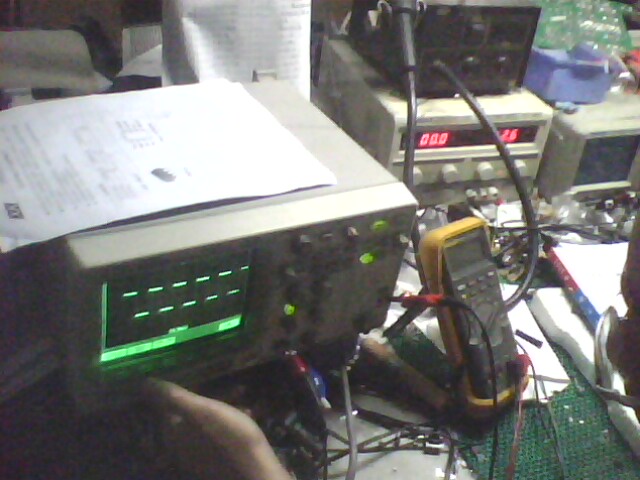

調試中，工作臺面





好了就這些，請各位高手給個評論。等著回家試機了，哈哈哈哈哈哈；
