單片機四位數碼管計數器問題

ID:187249 · 發表于 2017-4-16 16:42

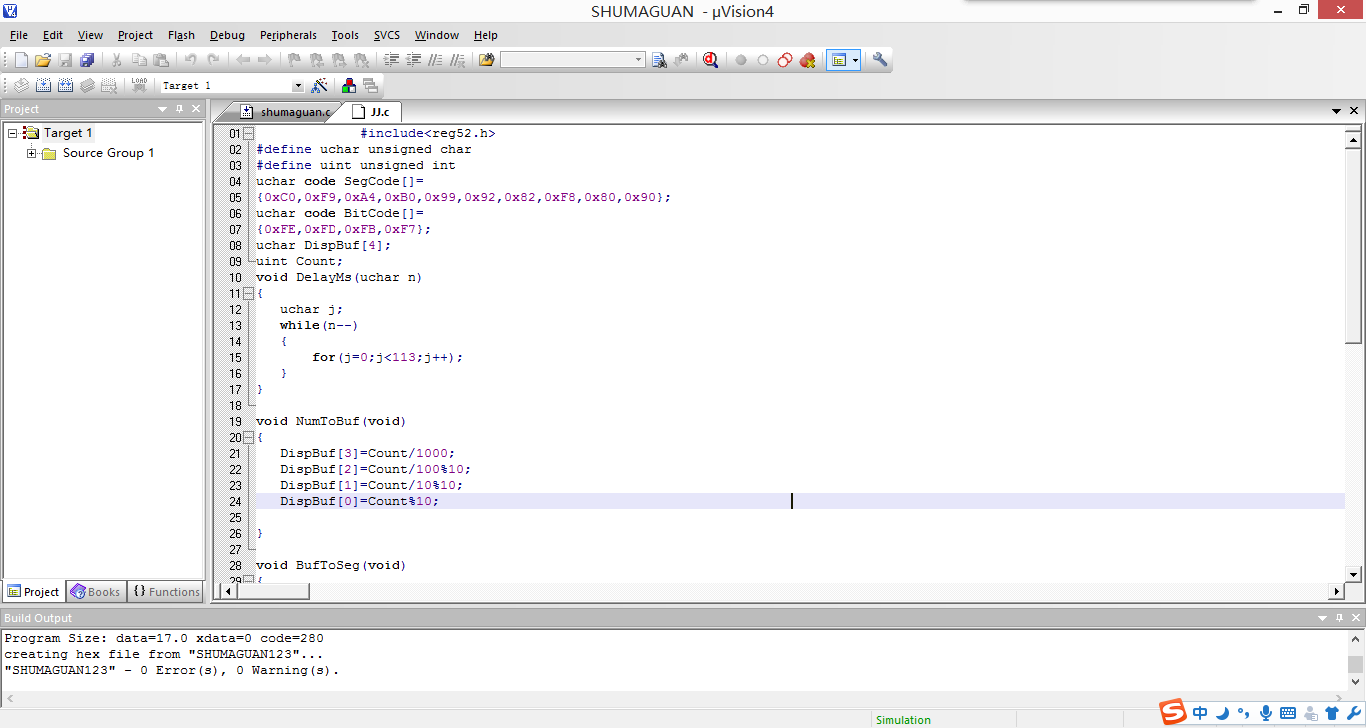

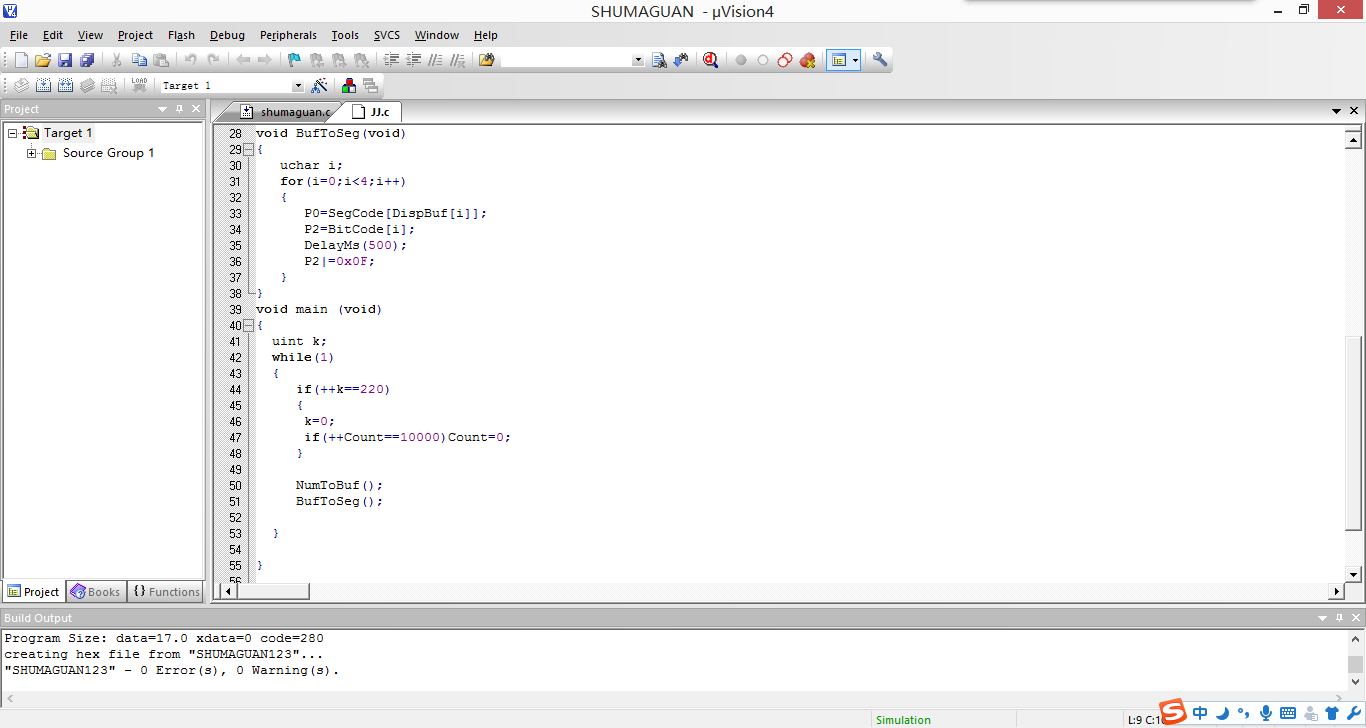

實驗要求從0到9999循環計數。仿真時四個數同時計數（同為1，同為2......）而且有些數字顯示不全。請幫忙看一下存在的問題。數碼管是共陽極接法。

ID:149451 · 發表于 2017-4-16 20:12

別的先不說，先說你的仿真圖不對：P0口的電阻不是穿在那的，應該是上拉電阻（電源到端口間）吧？

ID:111634 · 發表于 2017-4-16 20:31

P0口的電阻應該是上拉電阻，不是限流電阻。

ID:123289 · 發表于 2017-4-18 00:30

關于P0口的用法。沙發、板凳說法不對，樓主是對的。
輸出0亮1不亮。
樓主的問題，通常是掃描原理未清晰。
建議每5ms掃描一位（四個陽極三極管先送全1關顯示所有顯示，再送某一位的顯示數據，再開此位的顯示，給此位的陽極三極管送0）。下個5ms再重換一位，樓主試試看。

ID:190696 · 發表于 2017-4-18 09:03

好厲害1�。�

ID:96682 · 發表于 2017-4-18 13:12

別太相信軟件仿真。有些元器件在現實電路板上是能正常顯示的，但在軟件仿真里卻讓人一頭霧水
這時候為了仿真能正常運行，需要變通使用其他相似功能的元器件來代替
在 P0 口上并非必需要接上拉電阻，這要看使用的數碼管類型來決定

ID:187249 · 發表于 2017-4-28 08:16

感謝各位的回答問題已經解決了，主要是樓主的模電學的一塌糊涂。原因在于4.7k的電阻太高了，導致三極管一直不導通。改為100后可以實現計數功能了。
