大尺寸萬年歷預售

ID:90212 · 發表于 2017-6-18 16:58

一年前打的板，送人了一部分，一樂出售一部分。原來留下10塊是準備送朋友的，但因工作原因，估計以后很難再跟51單片機打交道了。

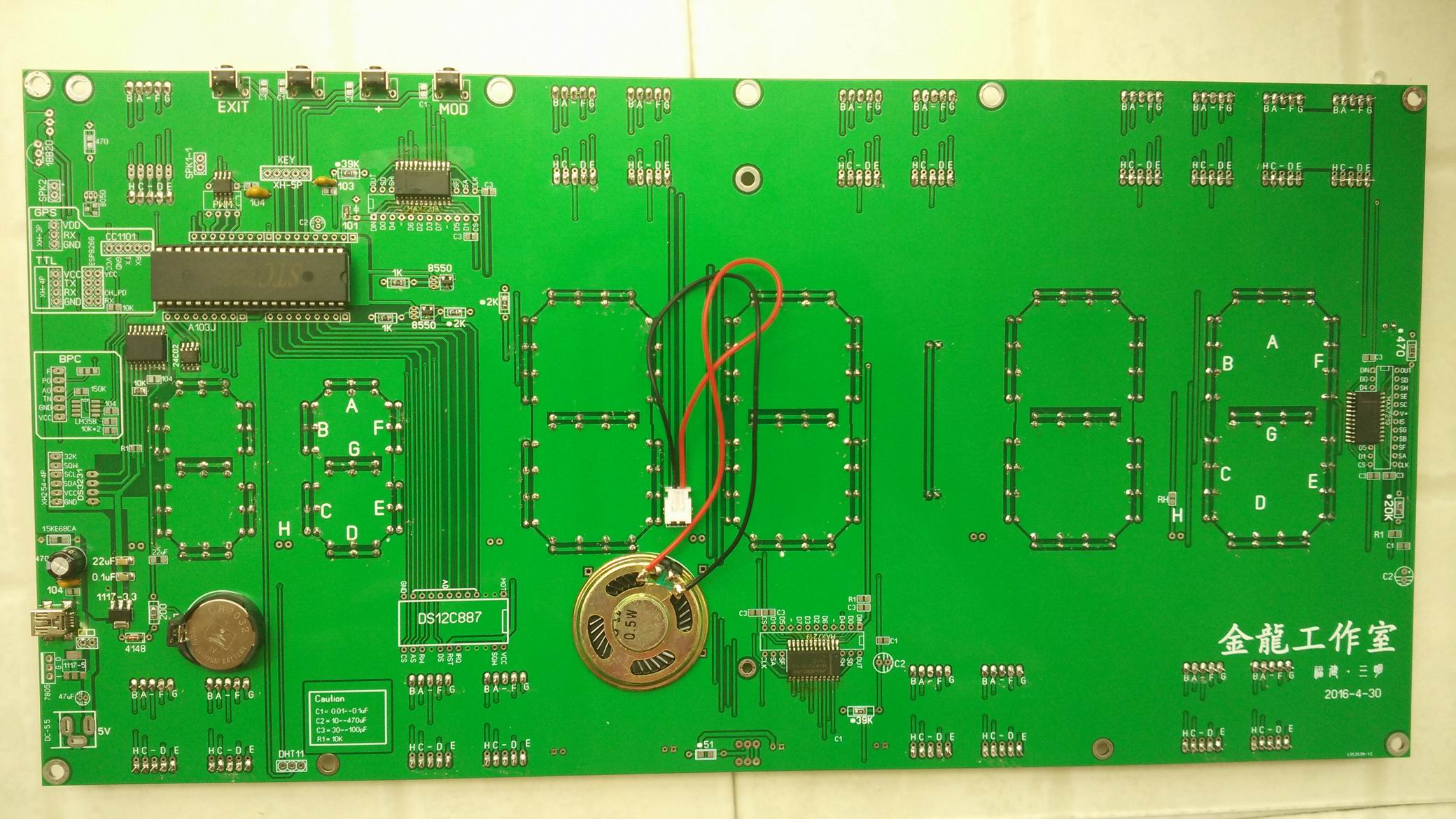

時間倉促，只焊了背板基本的元器件，留下數碼管和LED、按鍵等沒有焊，但可以掛上數碼管測試。算是半成品吧。
在一樂出過全流程的技術帖子。

板子描述：

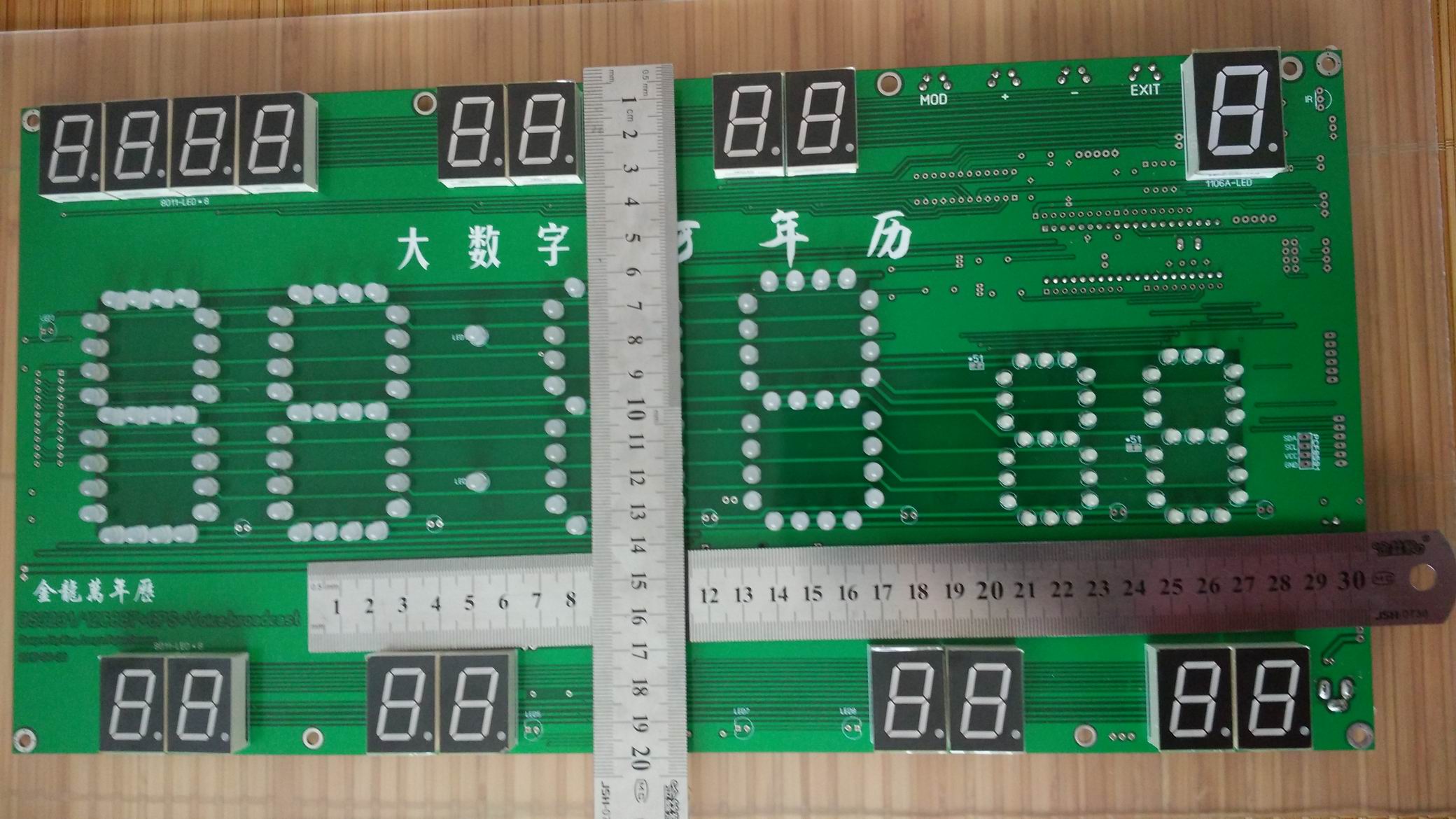

尺寸：40*20cm，雙面鋪銅。
單片機：STC89C52RC
驅動芯片：3塊max7219，兼容貼片和直插兩種封裝。
時鐘芯片：DS3231（兼容單獨芯片和模塊）、DS12C887

擴展GPS、語音報時（含普通音量0.5W和放大音量2W兩種接口）。大部分元件兼容貼片和直插兩種封裝——電阻、電容、三極管等。

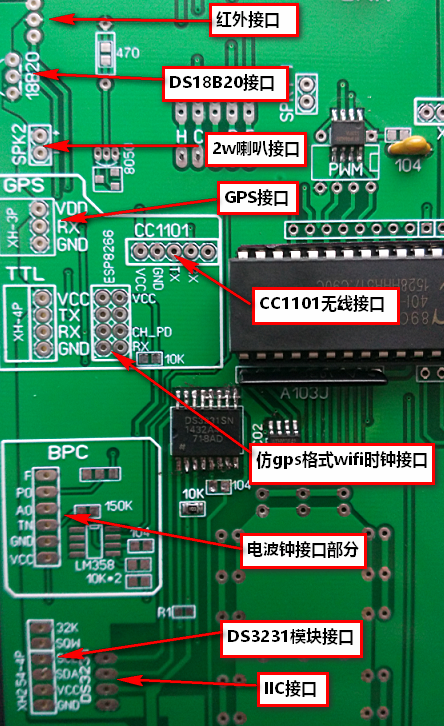

附加外引接口：
TTL
DS18B20
紅外
濕度（DTH11）
PCF8591模塊
CC1101無線模塊
ESP8266WIFI模塊
4個調時按鍵

供電接口：
1、miniUSB
2、5v（可寬電壓供電，預留降壓芯片1117-5、7805）

主要元件：
16個0.8吋共陰數碼管+1個1吋共陰數碼管（上下排10個針腳，間距21——24mm，3、8為公共端），建議紅色或藍色，星期兼容0.8吋數碼管。

約160個LED燈珠，3mm、5mm兼容，因?yàn)楣苣_間距一樣。我的習慣是時、分 4位用5mm，秒兩位用3mm。

有整點報時指示燈（無鬧鐘指示燈，至少?zèng)]有見到過誰會無聊到拿這種大萬年歷來當鬧鐘）。

底部預留4個白色LED小夜燈，手動開關。

傳說max7219不好用，經過幾年的撥弄，其實也并非江湖傳言，但為了以防萬一，比如為了防止高頻干擾，預留了足夠的濾波電容安裝位置（也有磚家建議可換接下拉電阻濾波）。畫多了，留著不用都可以，可一旦缺了造成飛線就麻煩了。我的原則是寧多勿缺！

保證DS3231+GPS校時+報時+顯示功能正常，諸如其他花哨的附加預留接口如溫度、濕度、電波鐘、wifi授時等功能由感興趣的人去“開發”，不保證線路無誤！

非科班出身，也不懂電路軟件及仿真，所以出不了其他高人的套件那么完整的電路圖、仿真圖、bom等等，但源程序會公開！

89C52RC + 11.0592M +MAX7219級聯驅動

DS3231+GPS校時+語音報時+電腦授時

預留 DS12C887 、DS18B20測溫、DHT11濕度、紅外IR、無線模塊、電波鐘、夜燈等接口

提供調試好的DS12C887+DS18B20源程序

提供電腦版的GPS仿真器和校時軟件，可使用USB轉TTL與萬年歷板子直接通信！

年代的“20”直接用限流電阻驅動，未經過驅動芯片，故意將亮度調的低，若不滿意可以自行更換限流電阻調節亮度。
溫度前面的二位數碼管作用：當接入gps信號時可顯示gps的秒，可對比ds3231時鐘誤差。

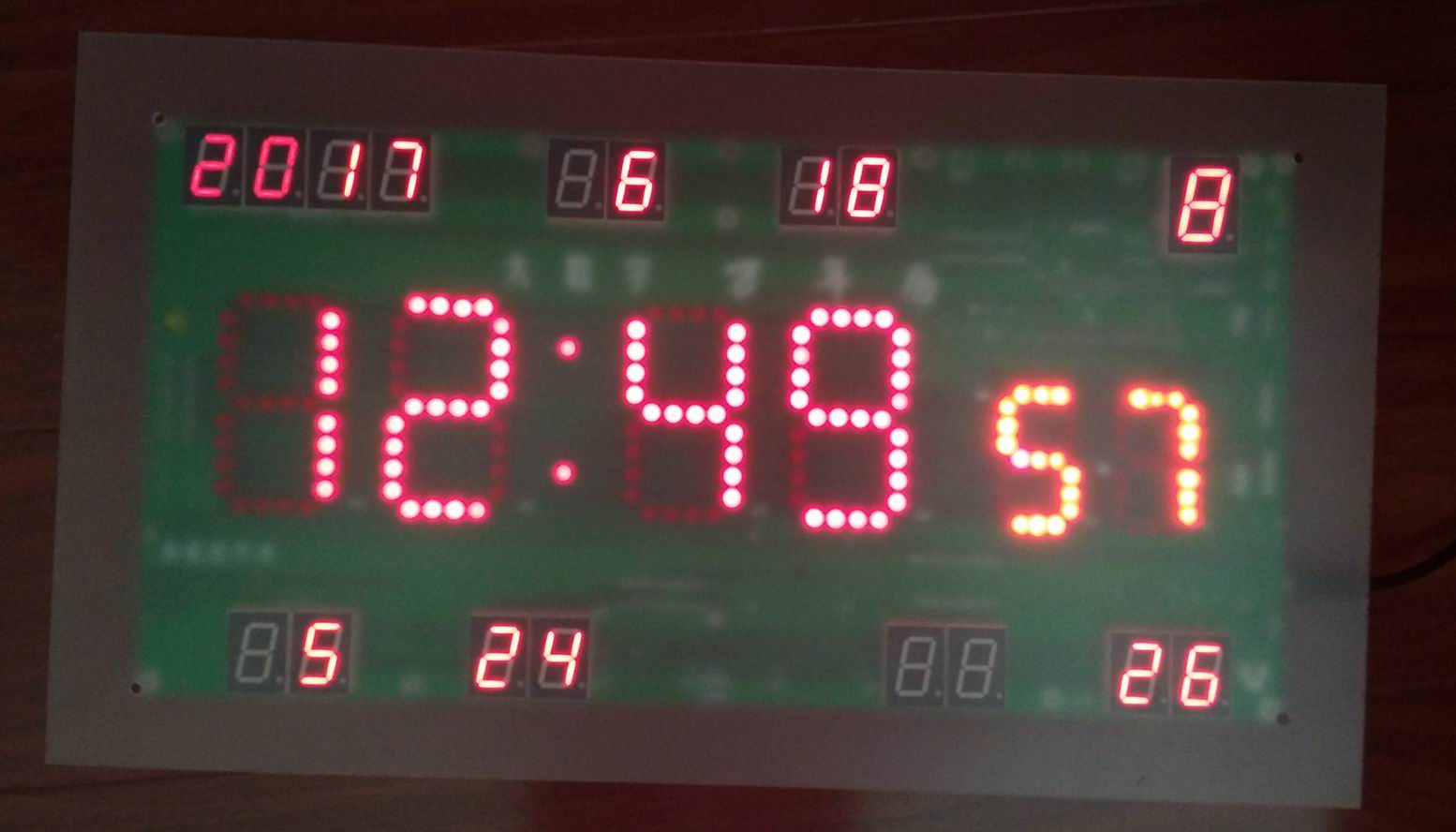

建議自備磨砂亞克力板，效果會更好

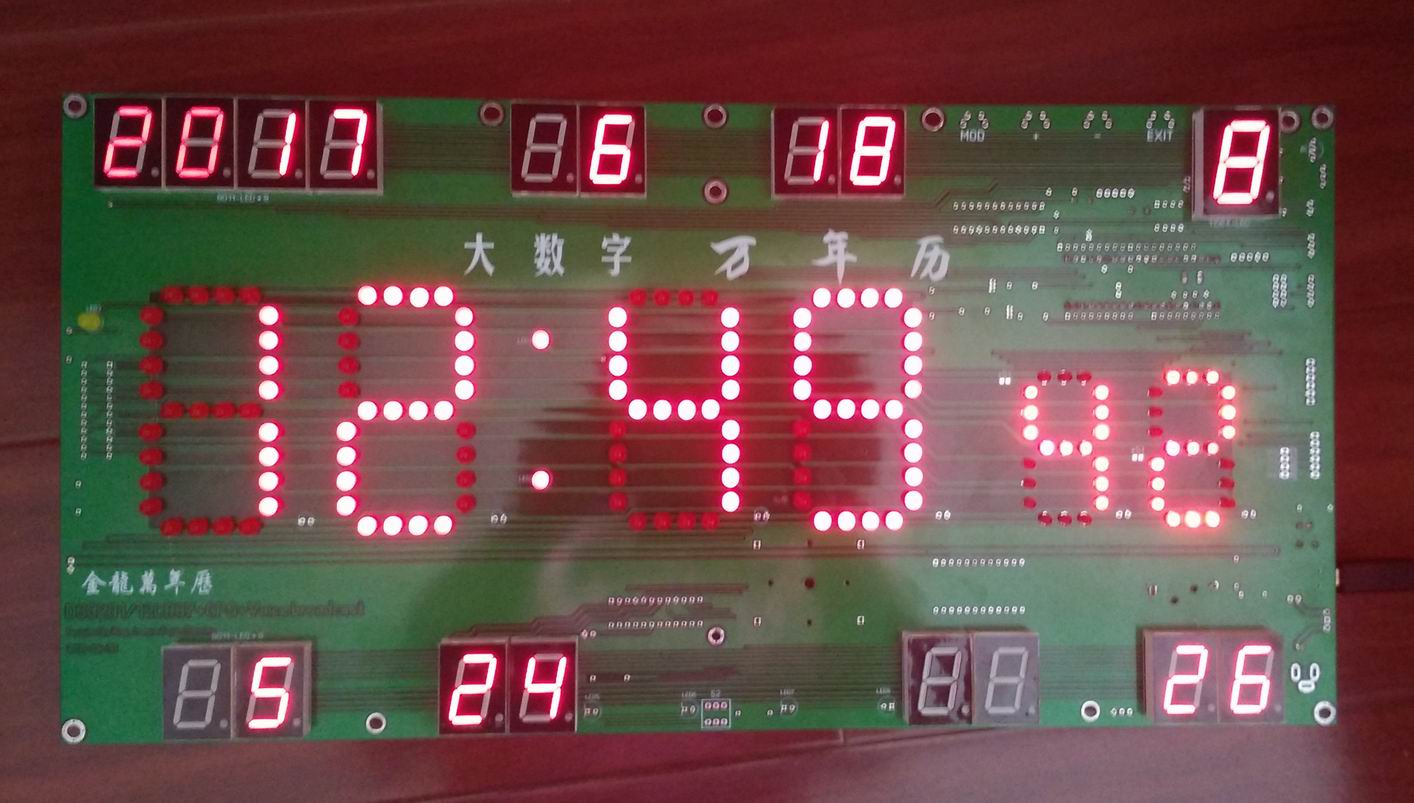

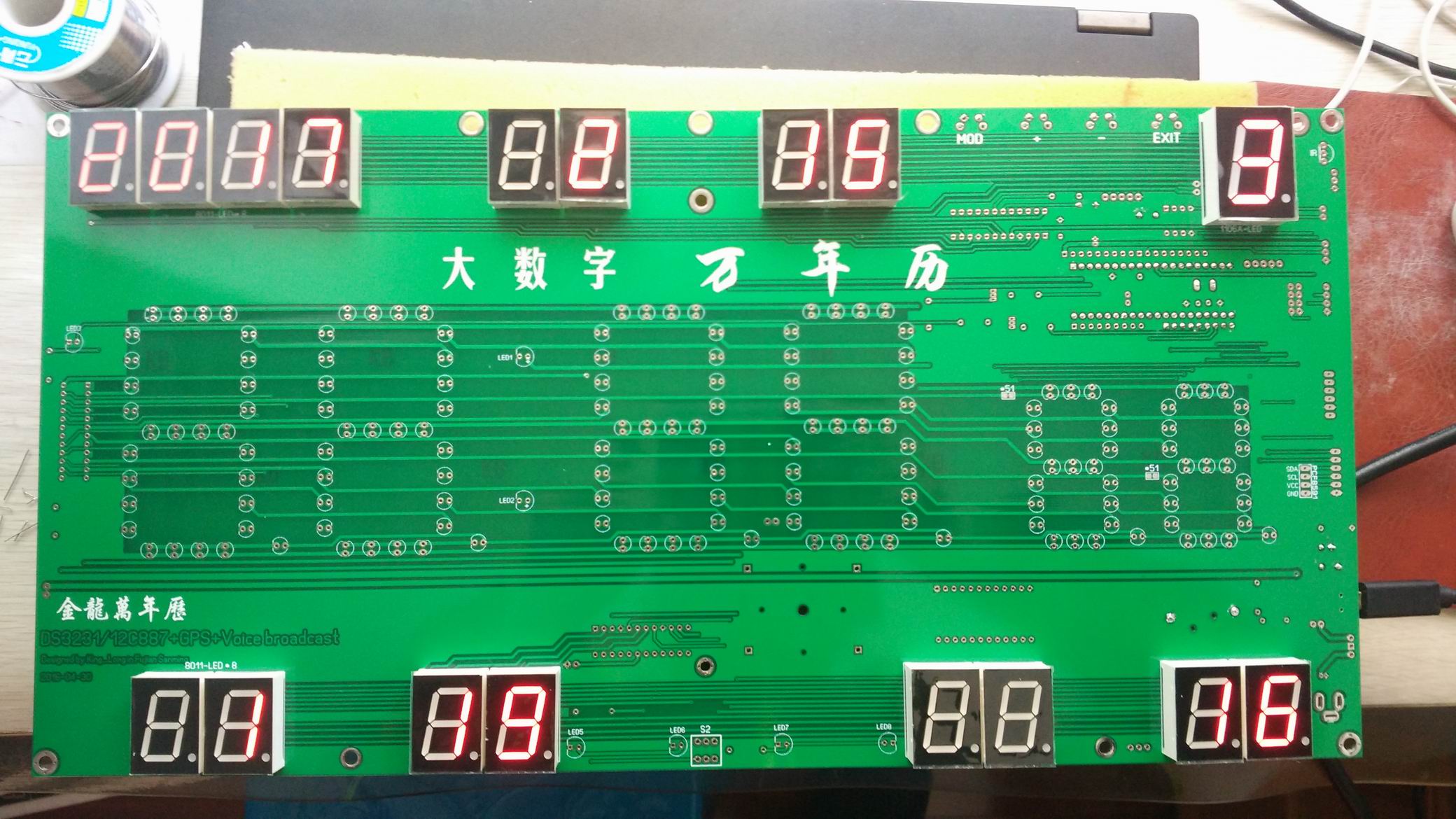

現在10塊板子只焊接了背面基本元件，正面的LED和數碼管都沒有焊好，但插上數碼管就可以調試了：

時分秒的LED可選紅色和藍色。也可不要自備。

板子帶基本焊接調試+元件包（160個LED包+喇叭+接插件+5個臥式按鈕等）全國非偏遠申通包郵100
如果需要焊好LED，加20元焊接調試費。

可選配件：
測試好的二手gps ，已標識TTL定義，需要自己接線。 8元
以前備的DS12C887，保證未上錫，不保證精度，國產，學習用足夠。 3元

既有實用性，又可以學習51單片機C語言的開發，很多編程技巧，注釋夠多的了。
如果玩通了本程序，51單片機也就算入門了！

需要的留言，我看看有沒有人感興趣，若有4人以上我就把淘寶鏈接做出來通過淘寶交易。
最近工作交接事情較多，可能不能及時回復，見諒！

ID:90212 · 發表于 2017-6-18 17:22

補充說明：
