PCB設計藍牙音箱實操過程詳細講解，以藍牙音箱為案例將PCB設計基礎知識融進實際案例中，通過操作過程講解如何導入結構要素圖，簡單明了，高效學習
本期學習重點：
1. 導入結構圖的內容
2. 導入結構要素圖的操作方法
3. 原點坐標的更改
本期學習難點：
1. 導入結構圖的層面
一、結構要素圖文件中的標注內容
結構要素圖上需準確標注以下內容：
（1） PCB厚度范圍；
（2） PCB板外形尺寸（包含結構所需要的倒角、凹凸槽、內部開窗等）；
（3） 連接性器件的定位（包含LED、網口/串口、光口、同軸連接器、電源開關、電源插座、復位開關、背板連接器、導套/導銷等和其它研發認為需要標注的器件）；
（4） PCB安裝孔的位置、孔徑要求、器件的限高及禁布要求（禁止布放器件或禁止布線的區域有明顯標志并有相應的文字說明）；
（5） 拉手條安裝所涉及的孔位置、孔徑要求及其禁布區的要求（禁止布放器件或禁止布線的區域有明顯標志并有相應的文字說明）；
（6） 拉手條裝配后接觸PCB板面的禁布區要求；
（7） 插板式PCB需要標出上下插槽的高度范圍等
下載附件
2018-7-24 15:15 上傳
備注：此處的結構圖是用auto CAD 打開，可打開也可直接導入到 pcb 里面去查看
二、結構要素圖的導入步驟

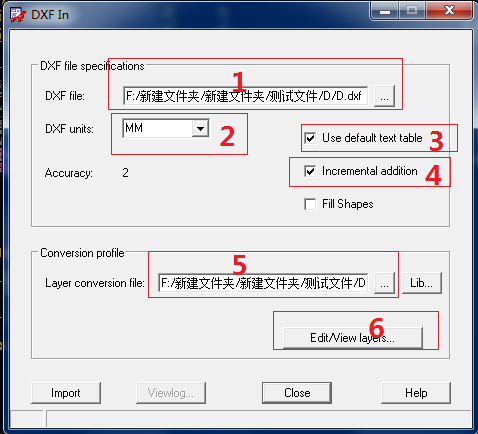

File→Import →Dxf 出現如下圖所示對話框：正確選擇相關參數信息
1、導入DXF文件的位置。
2、DXF文件的單位，一般選擇MM
3、勾選 Use default text table選項
4、勾選 Incremental addition選項
5、Layer conversion file，默認、不做修改
6、點擊Edt/View layers...并進行編輯。
下載附件
2018-7-24 15:15 上傳
結構要素圖導入到pcb里面重點關注單位設置、subclass層面的定義。
下載附件
2018-7-24 15:15 上傳

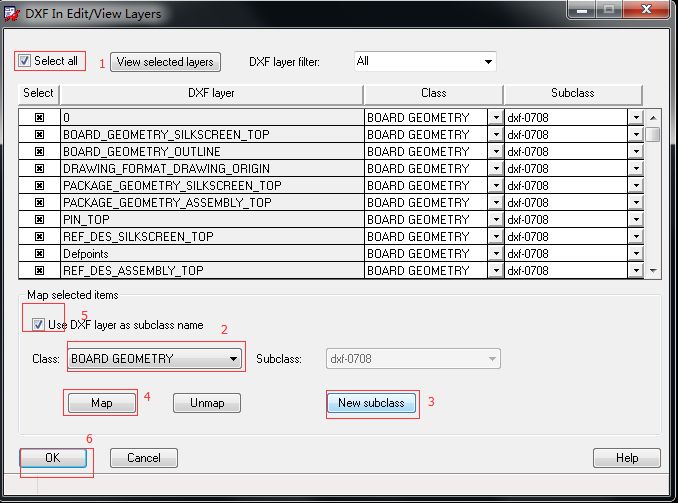

如上圖 ，在第三步中new subclass 處新建一個層面：dxf-xxxx（日期），依次完成步驟，導入即可
三、更改原點坐標

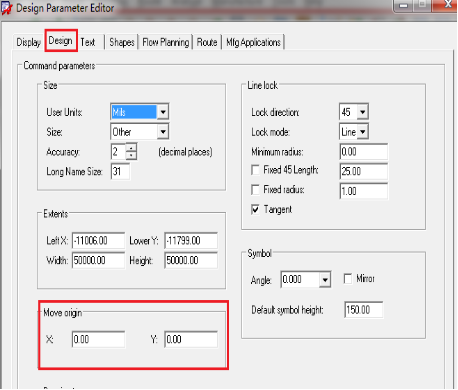

點擊Setup菜單，第一項命令Design Parameter，如下截圖Design ，在Move origin設置項中填寫結構要素圖原點的坐標（X，Y）。
下載附件
2018-7-24 15:15 上傳

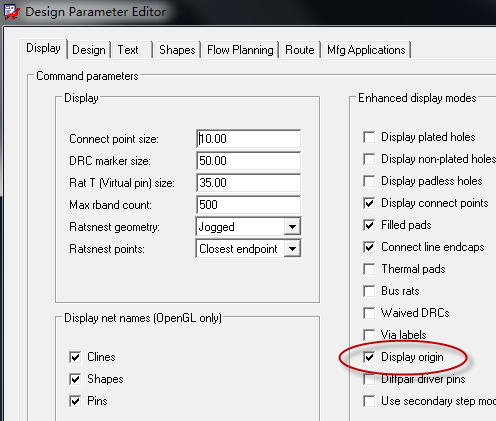

原點顯示開關： Setup—desgin parameter — design中，構選display origin-ok
下載附件
2018-7-24 15:15 上傳
下期預告：轉換板框方法及手動添加板框方法，請同學們持續關注【快點兒PCB學院】
|
|
