51單片機驅動電磁閥程序，怎么驅動不了電磁閥，有大神能幫我看看問題所在嗎？

ID:1128777 · 發表于 2024-10-18 10:35

使用51單片機驅動電磁閥，電路仿真沒問題，但是驅動不了，我使用的單片機IO輸出電壓也足夠，不知道為什么驅動不了，有大神幫我看一下問題出在哪里嗎？程序就寫了一個簡單的按鍵控制IO口輸出，P1.0和P0.0作為輸出口均驅動不了電磁閥，使用萬用表測量P1.0，輸出為0時，電壓為5V，測量P0.0，輸出為1時，電壓為2.2V。

#include<reg52.h>
sbit S1 = P1^0;
sbit S2 = P0^0;
sbit k2 = P3^4; //K2按鍵
//sbit K3 = P3.5;
void delay(unsigned char i)
{
unsigned char j,k;
for(j=i;j>0;j--)
for(k=90;k>0;k--);
}
void main()
{
while(1)
{
if(k2==0)
{
delay(20); //消抖
if(k2==0)
{
while(!k2); // 等待按鍵松開
S1 = ~S1;
S2 = ~S2;
}
}
}
}

復制代碼

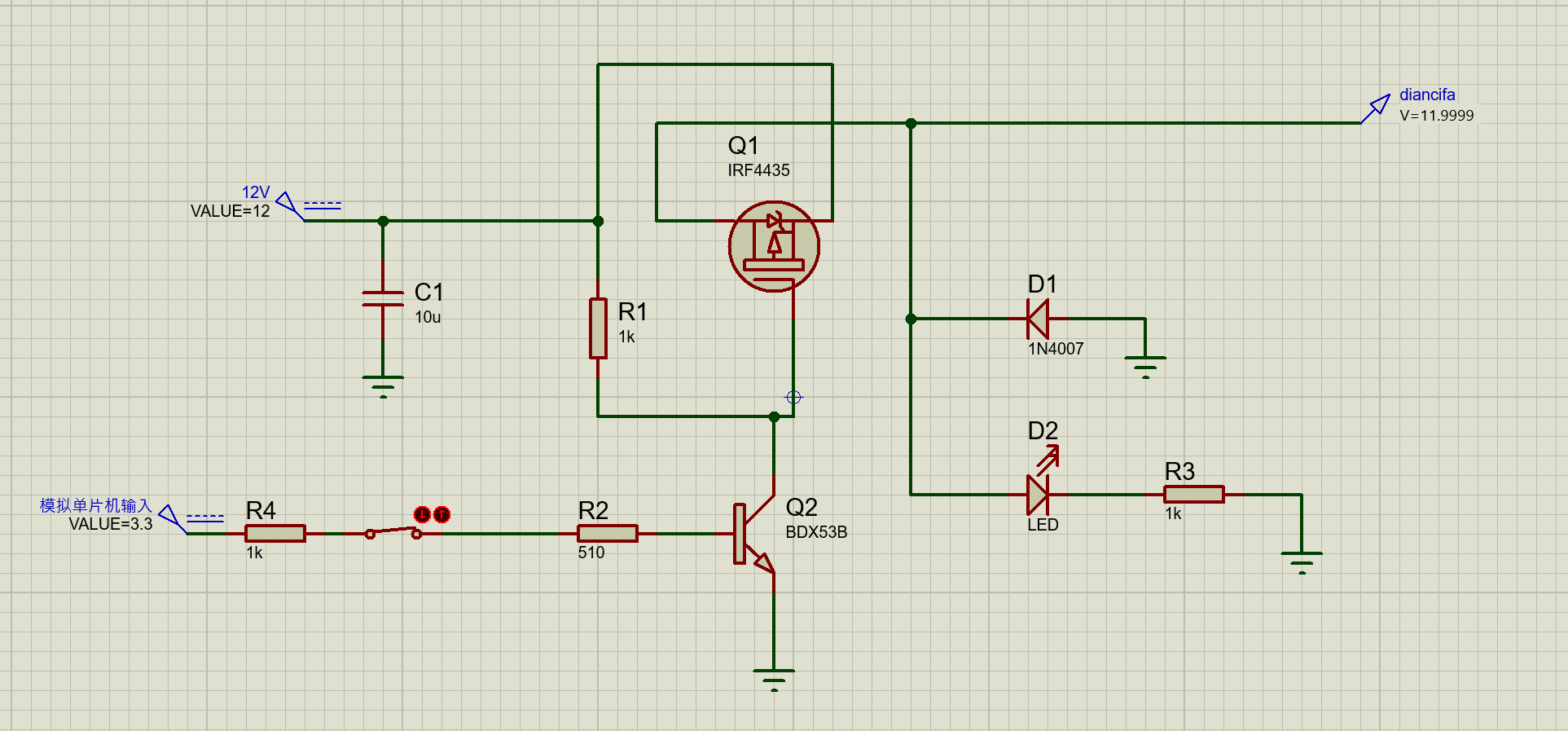

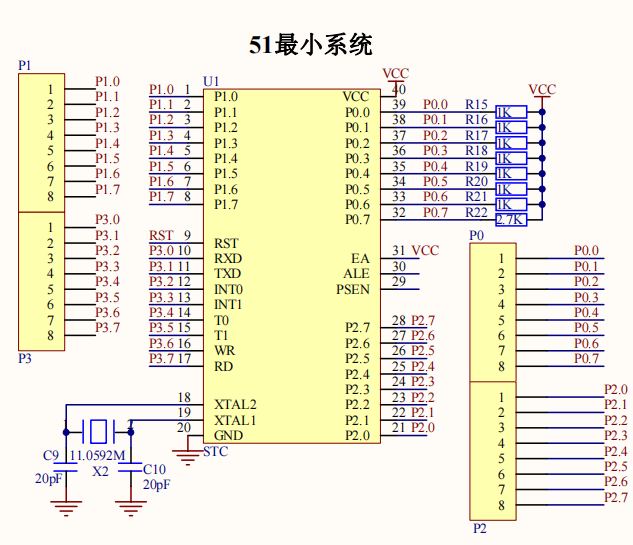

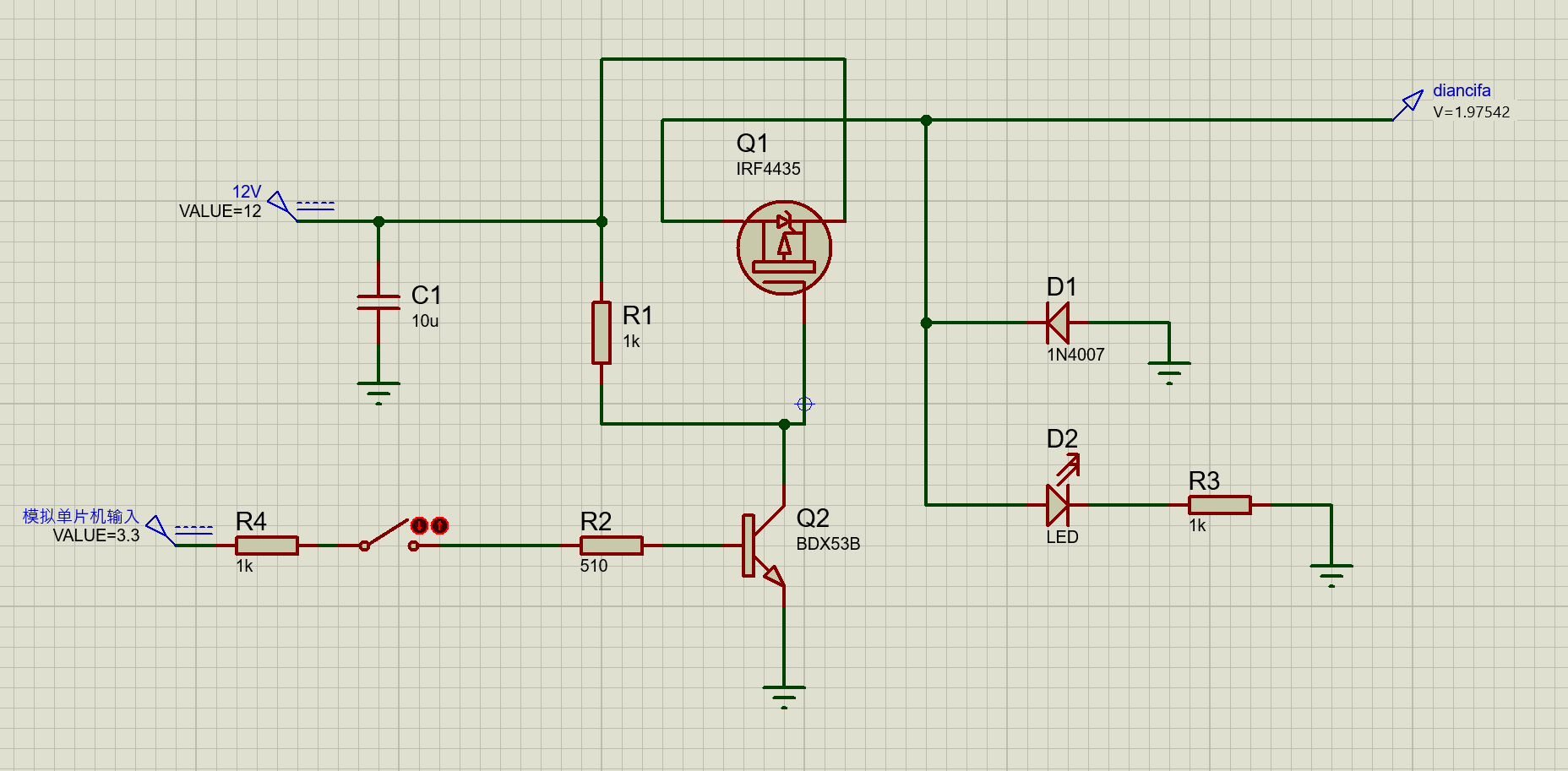

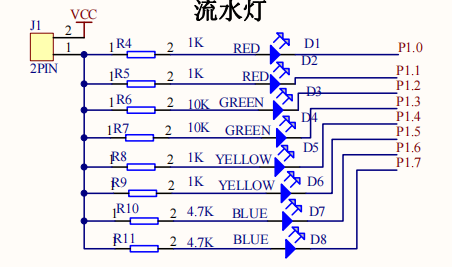

下圖我P1,0和P0.0引腳電路圖，VCC為5V

P1.0

P0.0

ID:1109793 · 發表于 2024-10-18 11:18

硬件問題吧。
是不是MOS腳弄錯了？
什么樣的電磁閥？12V的，多大電流？
我直接用TIP122驅動24V那種控制壓縮空氣的電磁閥是沒問題的。

ID:1128777 · 發表于 2024-10-18 17:03

xiaobendan001 發表于 2024-10-18 11:18
硬件問題吧。
是不是MOS腳弄錯了？
什么樣的電磁閥？12V的，多大電流？

MOS管引腳沒弄錯，12V 0.3A的電磁閥，應該電路沒啥問題，要出問題的話也就可能那個三極管或者MOS管燒了，大佬能幫我分析一下其他可能的原因么？非常感謝！！！！

ID:1128777 · 發表于 2024-10-18 17:12

xiaobendan001 發表于 2024-10-18 11:18
硬件問題吧。
是不是MOS腳弄錯了？
什么樣的電磁閥？12V的，多大電流？

12V 0,3A的電磁閥，MOS管引腳沒出錯，因為之前接反過一次，上電冒火花了，這次仔細的接對了，大佬能幫我看看還有別的可能出現的原因么？非常感謝！！！

ID:161164 · 發表于 2024-10-18 17:56

Q2 B極加10k上拉電阻

ID:59202 · 發表于 2024-10-18 18:00

電磁閥線圈是大電感，突然通斷會產生很高的反向電壓，電路上必須要考慮抑制吸收反向電壓的措施，否則就是會燒驅動管

ID:123917 · 發表于 2024-10-18 19:30

弱弱的問一句，MOS管為啥接在電源正極？

ID:13282 · 發表于 2024-10-18 20:22

R1由1K變為10K, 在Q2的集電極C與Q1的G集之間串一個1K電阻試試

ID:517951 · 發表于 2024-10-18 22:52

可以在R4輸入端人工輸入5v/ 0v看下電磁閥有沒有吸合動作, 如果有.就說明上面電路搭建沒什么大問題. 沒有吸合動作, 那就要排查一下電路是不是有地方虛焊等問題.

還有就是電磁閥這種負載是感性的, 需要反接diode來防止損壞單片機, 驅動mos管等器件.

ID:1109793 · 發表于 2024-10-19 10:37

咸魚番薯發表于 2024-10-18 17:12
12V 0,3A的電磁閥，MOS管引腳沒出錯，因為之前接反過一次，上電冒火花了，這次仔細的接對了，大佬能幫我 ...

上電，測量一下比如MOS的G有多少電壓不就知道了？
不過我們還是習慣使用NMOS吧。

ID:34149 · 發表于 2024-10-19 10:40

最好用繼電器做控制，當然如果用在高速場合，你可以考慮用開漏的方式來驅動，Q2有條件的話加個下拉電阻。

ID:36322 · 發表于 2024-10-20 14:09

用的什么STC單片機哪個單片機？有些型號的引腳需要初始化的
