閑來幫朋友改造了一條手機充電線,讓手機通過USB線直接充電,還算成功。網上收集的一些關于USB線的信息。
一般的排列方式是:紅白綠黑從左到右

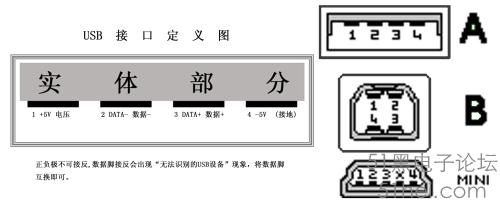

定義:
紅色-USB電源 標有-VCC、Power、5V、5VSB字樣
綠色-USB數據線(正)-DATA+、USBD+、PD+、USBDT+
白色-USB數據線(負)-DATA-、USBD-、PD-、USBDT+
黑色-地線 -GND、Ground
----------------------------------------------------
紅、白、綠、黑,分別是Vcc/Data-/Data+/Gnd
VCC是電源接入、GND為接地,DP、DM是差分信號;PORT-、PORT+是數據負、正信號。 USB里面的DP等同PORT+;DM就等同PORT-
-------------------------------------------------------
USB鼠標/鍵盤 USB線
黃線Vcc為+5V高電平 紅色-USB電源標有-VCC、Power、5V
紅線為地線GND低電平 黑色-地線-GND、Ground
綠線為Keyboard DATA高電平 綠色-USB數據線(正)-DATA+、USBD+、PD+
白線為Keyboard Clock低電平 白色-USB數據線(負)-DATA-、USBD-、PD-
不同的鍵盤連線顏色的定義可能也不同

附:USB的數據線為差分輸入,在對接時一般不考慮正負
|
|
|
