長虹液晶二合一電源組件識別和故障判斷方法

ID:104835 · 發表于 2016-2-5 04:48

二合一電源識別 1 FSP； 2 力銘； 3 ISP FSP系列電源板力銘系列電源板 ISP系列電源板
二合一電源邏輯關系力銘方案力銘接口關系 FSP055-2PI03、FSP038...

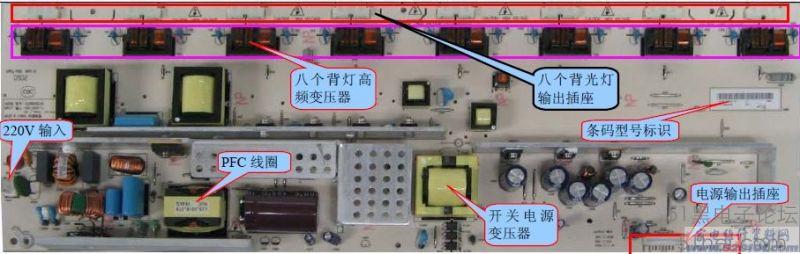

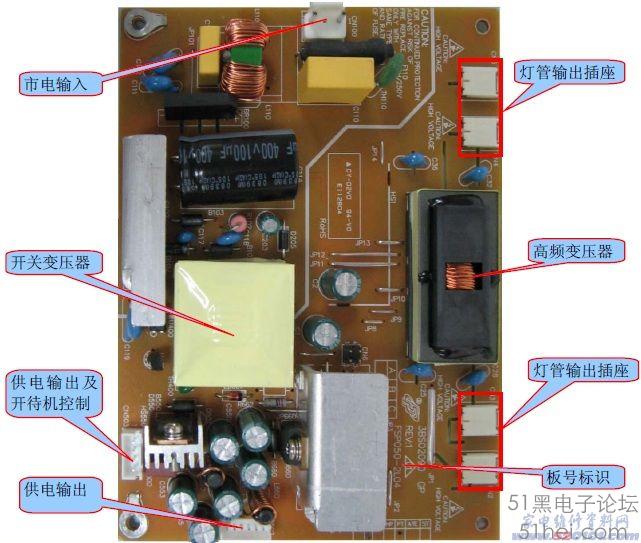

FSP系列電源板

力銘系列電源板

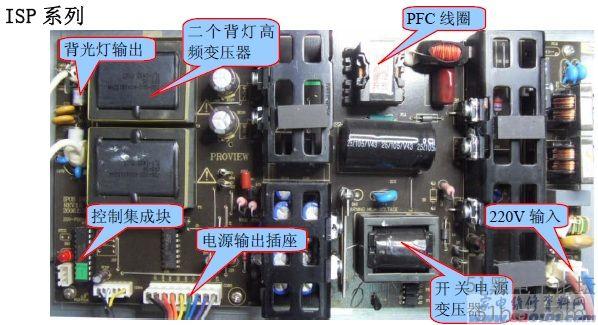

ISP系列電源板

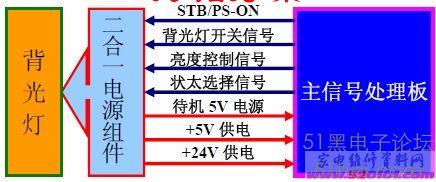

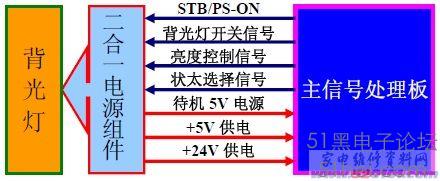

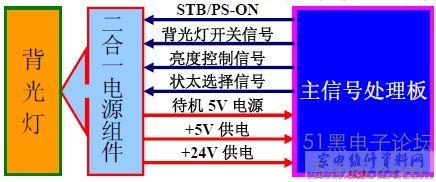

二合一電源邏輯關系

力銘方案

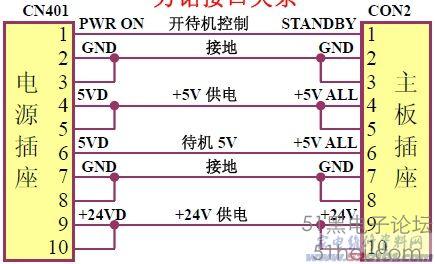

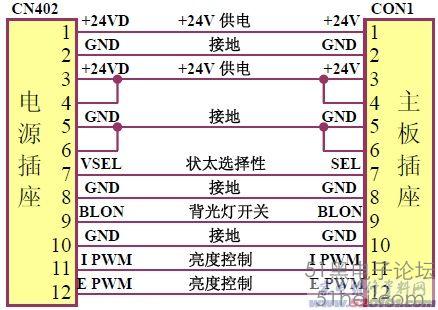

力銘接口關系

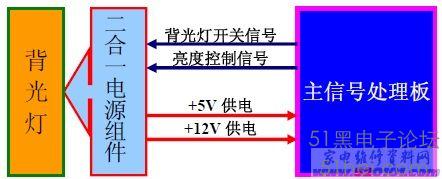

FSP055-2PI03、FSP038-2L01、FSP050-2L04電源邏輯關系

FSP107-2PS01、FSP304-3PI01電源與主板接口邏輯關系

IPOS方案

故障判斷及去保護方法

FSP、力銘、 ISP
SP方案 FSP050-2L04 或FSP038-2L01單獨工作
讓電源單獨工作只需模擬主板發出的開機信號，將如圖所示CN503第3或4腳5V短接到CN502第4腳背燈的開待機控制腳便可將背燈打開。這樣可以輕松判斷主板還是電源板故障。

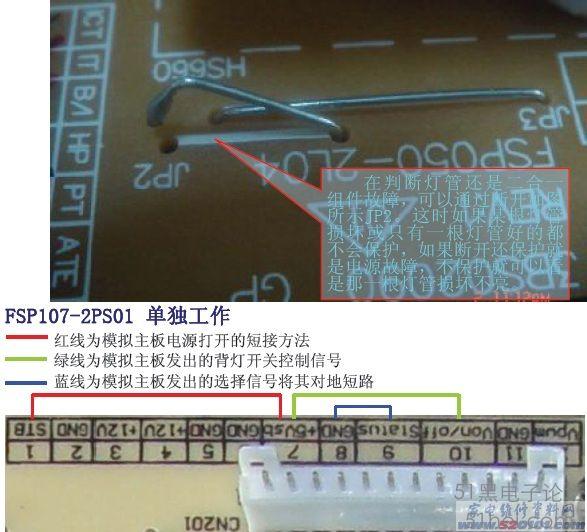

FSP050-2L04去保護方法

如圖所示模擬主板發出的信號將的腳進行有順短接后，背燈被點亮可以方便的判斷主板還是電源故障。（注意：若先將10腳與7腳短接背燈閃亮一下就會息滅，所以需有序短接）

圖所示模擬主板發出的信號將的腳依次短接后，背燈被點亮可以方便的判斷主板還是電源故障。

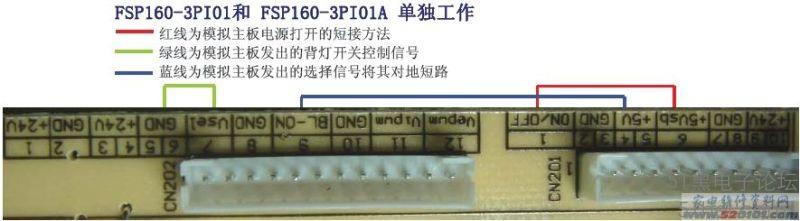

FSP304-3PI01 單獨工作

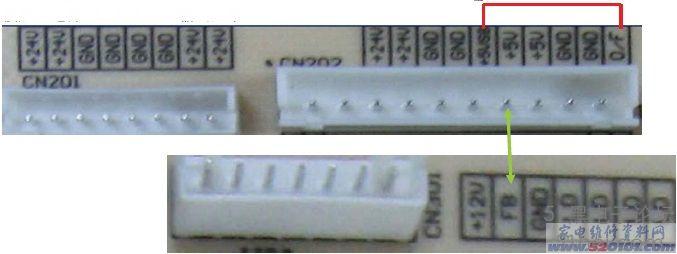

如圖所示將CN202第1腳開待機控制接一高電平，與第6腳 5Vsb短接后，電源5V、12V、24V輸出正常。

如圖所示將CN301第2腳背燈開關控制腳接一高電平5V，背燈被點亮

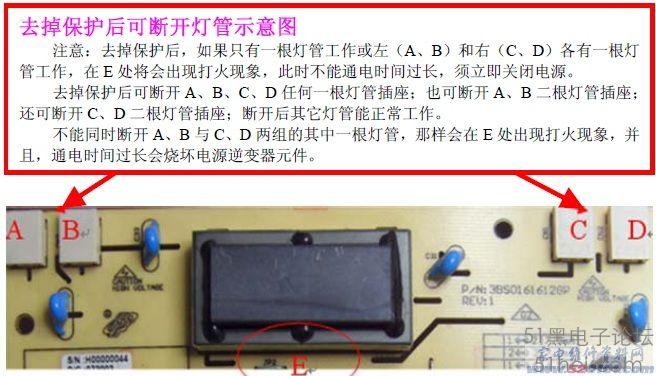

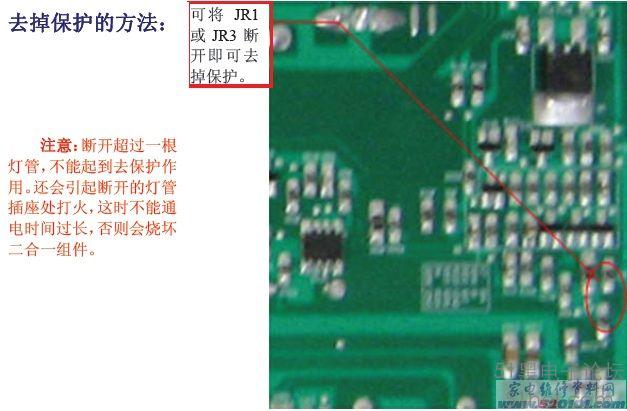

FSP055-2PI03 去保護

FSP055-2PI03 去保護注意事項

力銘二合一電源

VLC82001.50單獨工作

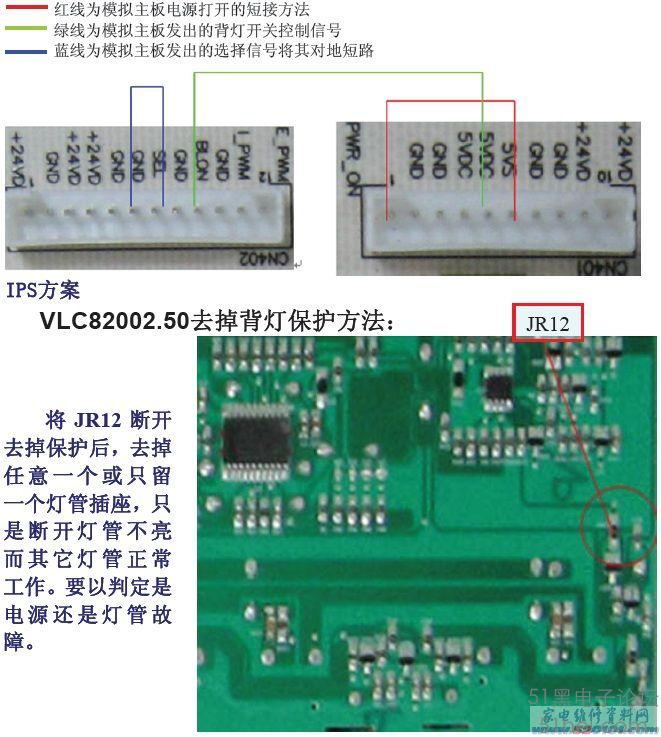

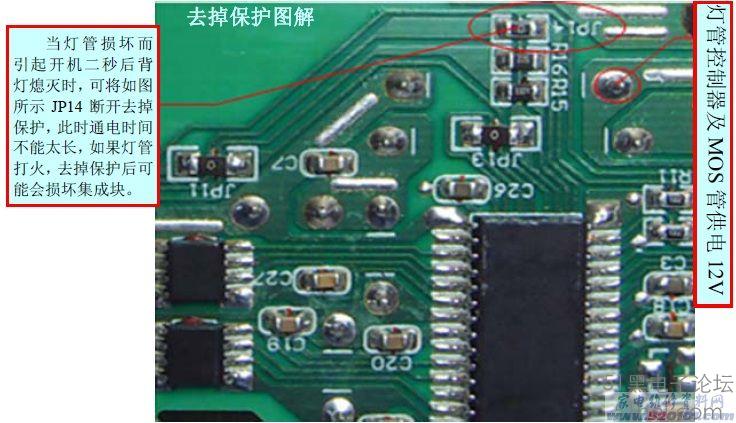

VLC82001.50去保護方法

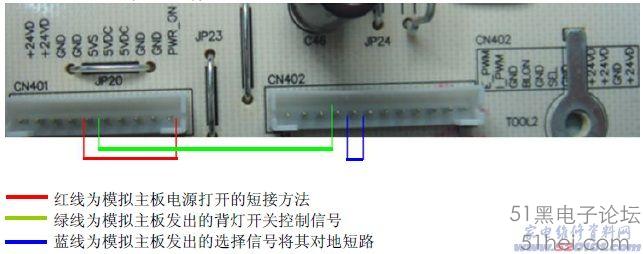

VLC82002.50 單獨工作

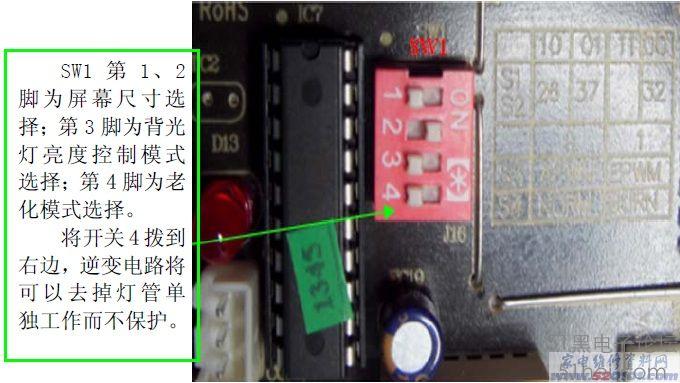

IPOS250 去保護方法
