51單片機最小系統單層板原理圖和PCB文件(AD格式)

ID:126225 · 發表于 2017-6-20 15:12

這個是stc51單片機的最下系統板，是單層的

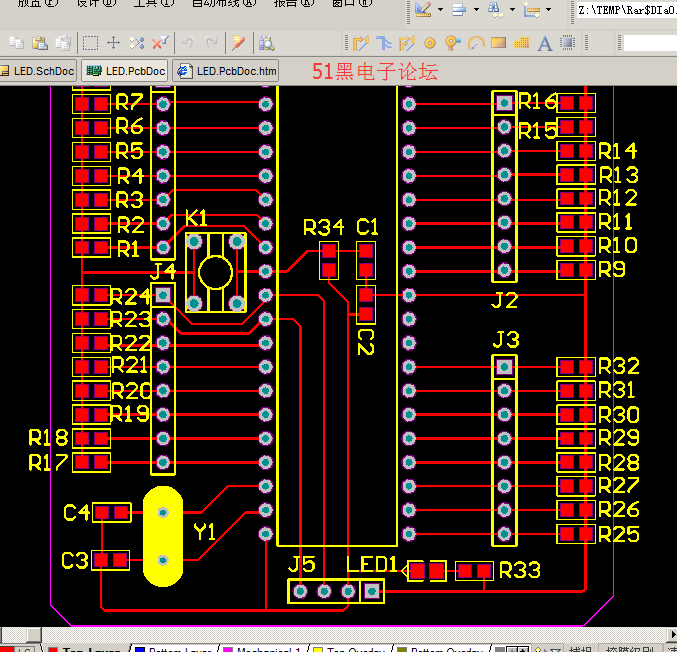

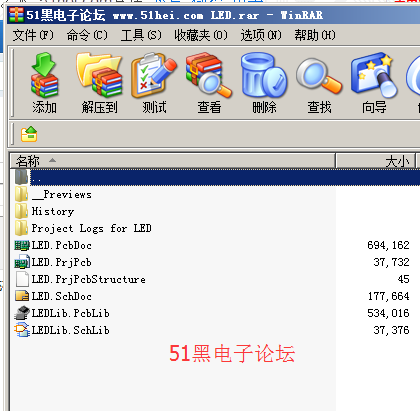

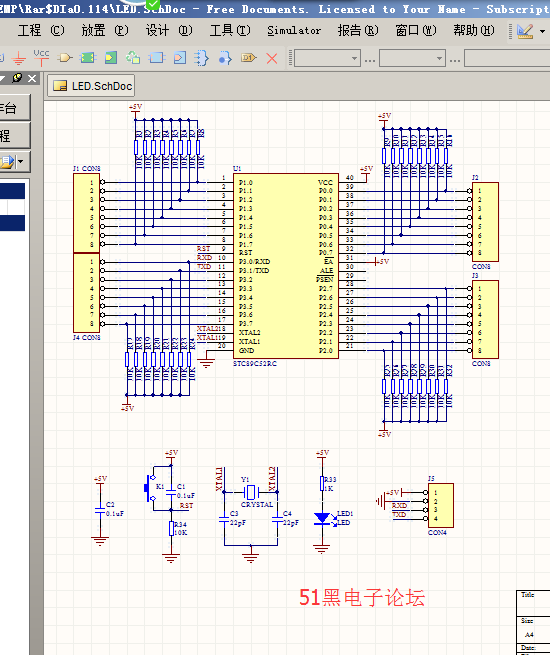

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:126225 · 發表于 2017-6-20 15:13

有需要單層板的可以下載

ID:213264 · 發表于 2017-6-21 11:31

看看。。。。。

ID:256125 · 發表于 2017-12-1 14:54

弱弱的問一句，為什么IO全都加了上拉？

ID:126225 · 發表于 2018-2-8 13:31

Will_wang 發表于 2017-12-1 14:54
弱弱的問一句，為什么IO全都加了上拉？

那個電阻是預留的可以不焊接就行了

ID:126225 · 發表于 2018-2-8 13:34

Will_wang 發表于 2017-12-1 14:54
弱弱的問一句，為什么IO全都加了上拉？

那個是預留的電阻，不需要的可以不用焊接就行了

ID:282431 · 發表于 2018-2-8 20:52

學習學習

ID:434573 · 發表于 2018-11-27 21:51

很有用啊！

ID:467490 · 發表于 2019-1-13 17:35

看看！！！！

ID:727210 · 發表于 2020-6-1 16:31

我想問問哈。單層的pcb覆銅還是頂層底層都覆銅嗎
