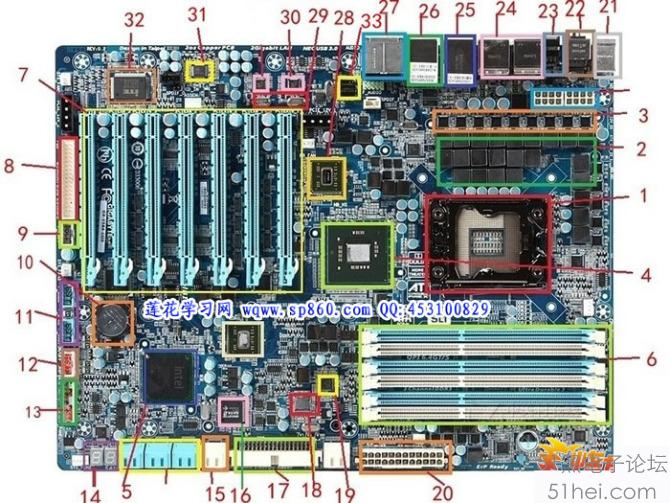

01、CPU插槽 02、供電回路 03、供電回路 04、北橋 05、南橋 06、內存插槽 07、PCI-E插槽
08、FDD接口 09、IEEE 1394接口 10、主板電池 11、USB接口 12、USB接口 13、機箱電源、重啟鍵接口

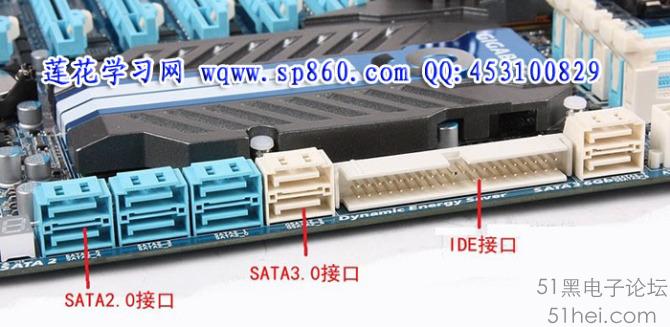

14、DEBUG監測燈 15、SATA接口 16、SATA2.0芯片 17、IDE接口 18、SATA3.0芯片 19、數字供電芯片

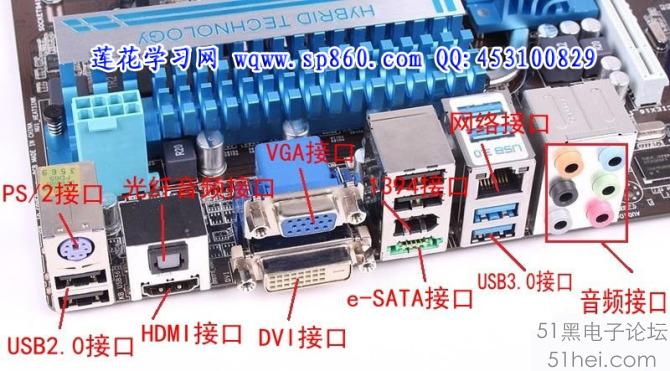

20、主板24Pin供電接口 21、PS/2鼠標接口 22、S/PDIF同軸光纖音頻接 23、CMOS清除按鈕
24、USB2.0接口 25、e-SATA接口 26、USB3.0接口 27、音頻接口 28、NF SLI芯片 29、晶振
30、網卡芯片 31、聲卡芯片 32、I/O芯片 33、USB3.0芯片
第二部分:主板上三大接口
1、 CPU插槽的轉變
現在在DIY領域中,CPU就INTEL和AMD兩家主流,而主板CPU插槽當然也就圍著這兩家做文章。

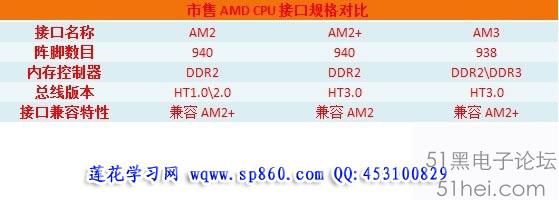

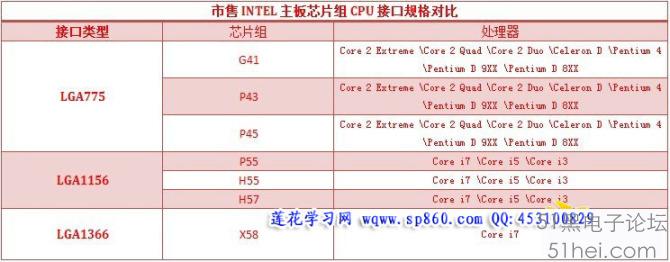

筆者就只說說INTEL的LGA77511561366和AMD的AM2AM2+AM3各自演變對比:


2、 主板內存接口:

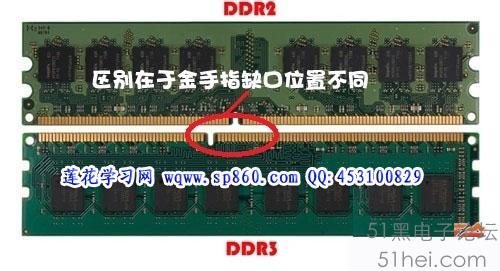

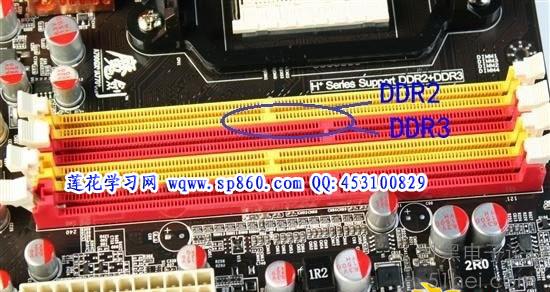

現在市場上的主流的雖然是DDR3的內存,但是DDR2內存并沒有真正的絕跡,在此看看它們之間的區別吧:


3、 主板PCI-E顯卡接口

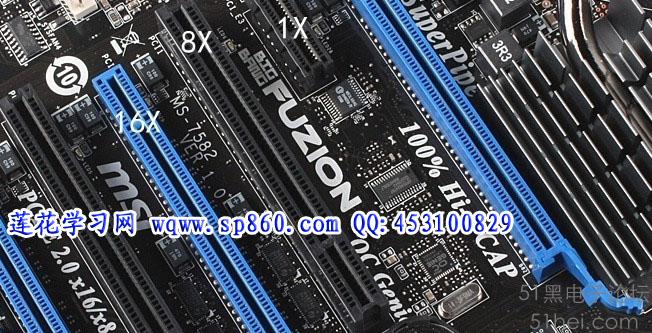

下面分別是PCI-E 1X/8X/16X插槽

模式 雙向傳輸模式 數據傳輸模式
PCI Express x1 500MB/s 250MB/s
PCI Express x8 4GB/s 2GB/s
PCI Express x16 8GB/s 4GB/s
第三部分:主板的擴展接口


|
