PCB設計中，當在Capture CIS中完成原理圖設計后，多需要對原理圖進行后續處理，如進行DRC檢查、元件自動標號回注及屬性更新，并進行網絡表的創建。

只有電路原理圖形成網絡表，才可以將數據正確的傳遞，繪制的電路圖才可以順利導入PCB Editor中。

本期重點講述

▼▼

原理圖后處理

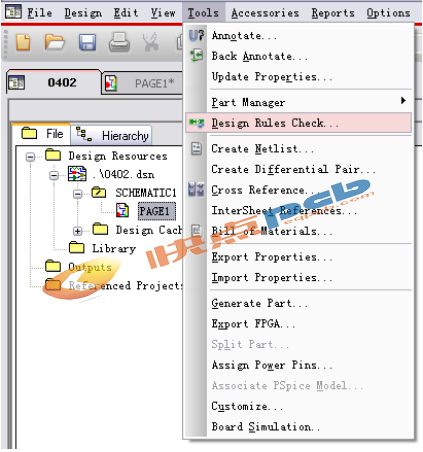

1.DRC檢查：在項目管理器中，點擊原理圖，執行Tools/Design Rules Check命令對原理圖進行DRC檢查。

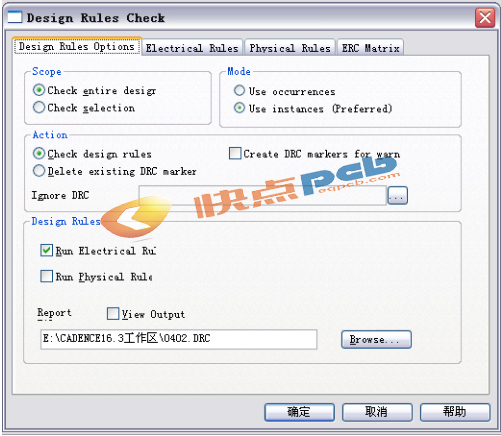

然后彈出Design Rules Check對話框，在對話框中進行選擇性DRC檢查。

2.元件自動編號：在原理圖DRC檢查無誤后，需要對原理圖的元件進行自動編號，一般在設計完成后要對元件重新全部編號，以防止漏標、重標的情況。

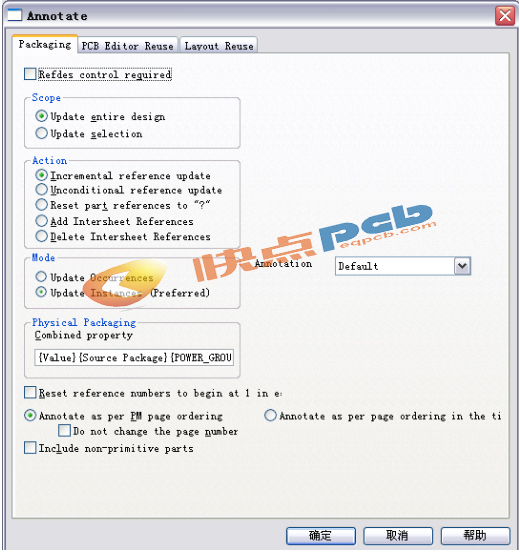

執行Tools/Annotate命令，彈出Annotate對話框，以設置元件自動標號基本信息，點擊 “確定”即可完成元件自動標號。

3.回注：如果已排序的電路不太符合要求，需要從PCB的元件變化傳遞到原理圖設計中的元件變化時，需要用到回注指令。

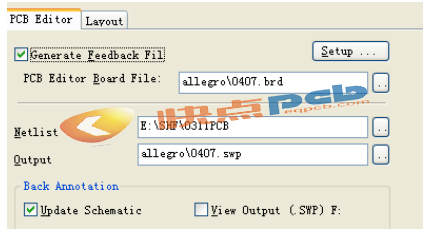

執行Tools/Back Annotate命令，則可以彈出Backannotate對話框，可以完成回注。

4.元件屬性更新：有些元件有著自己的特殊屬性，就需要更新原理圖中元件的屬性。

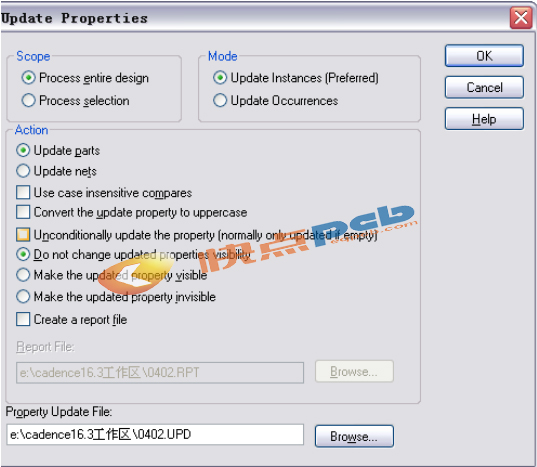

執行Tools/Update Properties彈出Update Properties對話框，則可對相應范圍的元件屬性進行更新。

5.創建網絡表：要設計電路板，就必須先創建網絡表，這是原理圖與PCB Editor之間數據傳遞的根本。

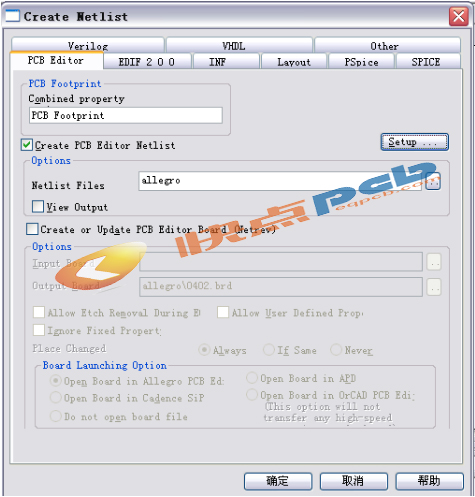

執行Tools/Create Netlist命令，進入網表創建界面，而后點擊確定，則可以創建原理圖對應的網表。

6.生成元件報表：Capture CIS提供兩種元件報表，一是元件清單BOM，講述原理圖元件構成；二是交互參考表，講述元件所在元件庫和存放位置。

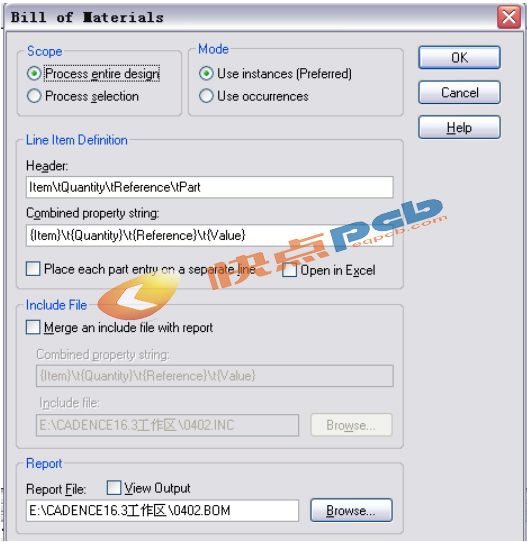

（1）元件清單：執行Tools/Bill of Materials，彈出Bill of Materials對話框，則可生成元件清單；

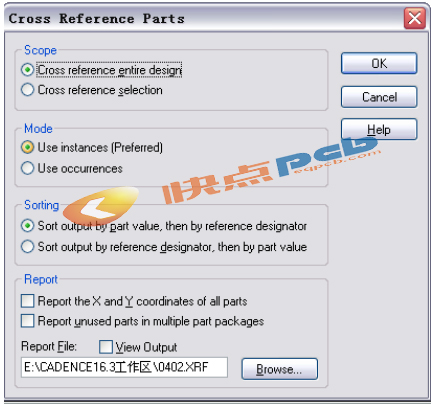

（2）交互式參考表：執行Tools/Cross Reference Parts命令，彈出Cross Reference Parts對話框，則可生成交互參考表。

7.屬性參數輸入輸出：原理圖設計中，設計者可以通過屬性參數文件來更新元件屬性，其過程是，首先將元件屬性參數輸出到一個屬性參數文件，然后對該文件進行修改，完成屬性修改后再將該文件輸入至原理圖，即可完成元件屬性更新。

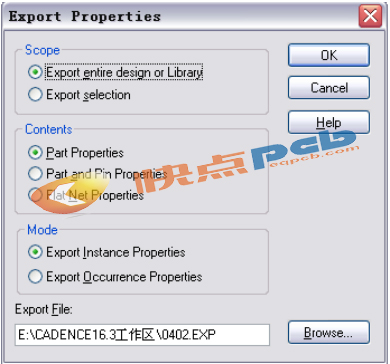

（1）輸出屬性參數文件：執行Tools/Export Properties彈出該對話框，即可輸出所需元件屬性文件；

（2）輸入參數文件：執行Tools/Import Properties命令，選擇更新了的元件屬件文件，則可完成元件屬性更新。

以上便是PCB設計中原理圖后處理的步驟。經過以上這些步驟，就可以正確地創建原理圖，并生成原理圖的網表，這樣進入PCB Editor中執行File/Import/Logic，導入原理圖網表，則可以開始對原理圖對應的PCB電路板進行布局布線了。
