單片機控制直流電機調速proteus仿真與源碼

  [復制鏈接]
ID:186780 發表于 2017-5-19 12:44 | 顯示全部樓層 |閱讀模式
用51單片機控制直流電機 實現調速等功能

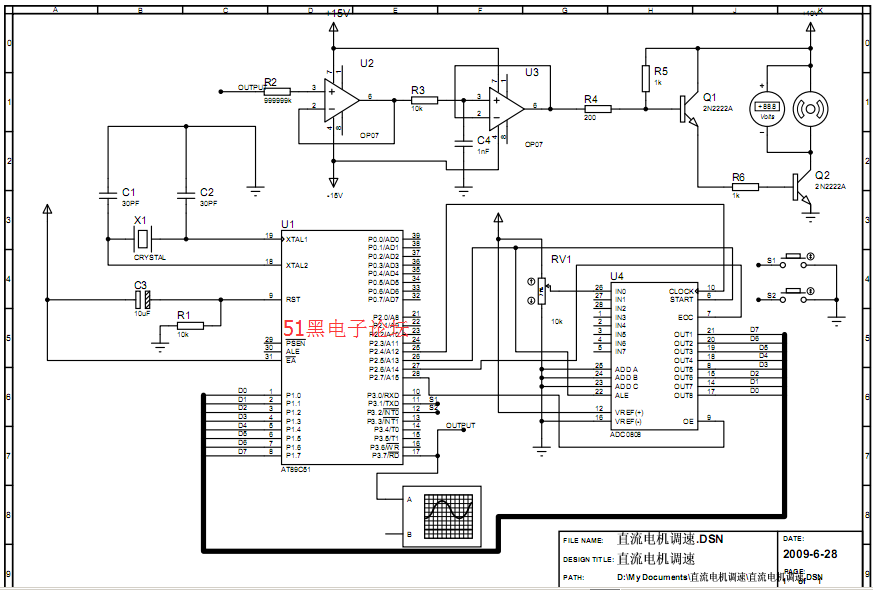

電路原理圖如下:

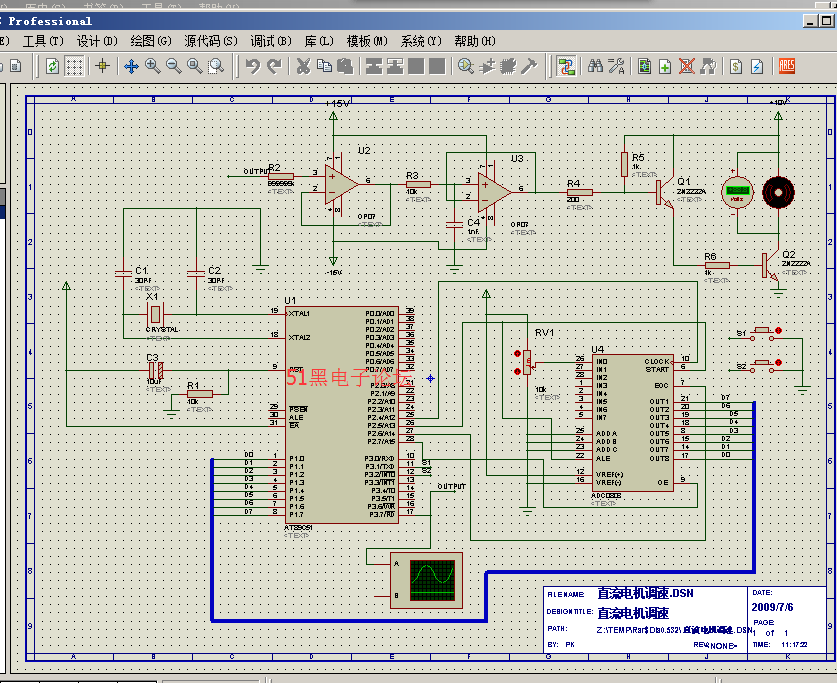

仿真原理圖如下(proteus仿真工程文件可到本帖附件中下載):


單片機源程序如下:
  1. #include<reg51.h>
  2. #define uchar unsigned char
  3. #define uint unsigned int

  4. sbit key2=P3^2;
  5. sbit key1=P3^1;
  6. sbit CLOCK=P2^4;
  7. sbit ST=P2^5;
  8. sbit EOC=P2^6;
  9. sbit OE=P2^7;
  10. sbit PWM=P3^7;
  11. uint temp;
  12. uchar start;

  13. void keyscan();
  14. void delay(uint zz);
  15. void main()
  16. {
  17.         P3=0;P0=0xff;
  18.         TMOD=0x02;
  19.         TH0=0x01;
  20.         TL0=0X00;
  21.         IE=0x82;
  22.         TR0=1;
  23.         start=0;
  24.         while(1)
  25.                 {
  26.
  27.                         keyscan();
  28.                         while(start)
  29.                                 {

  30.                                         ST=0;ST=1;ST=0;        //啟動ADC0809
  31.                                         while(!EOC);                //查詢EOC是否為1;
  32.                                         OE=1;
  33.                                         temp=P1;                                //讀取A/D轉化的結果
  34.                                         OE=0;
  35.                                         PWM=1;                                //PWM輸出高電平
  36.                                         keyscan();
  37.                                         delay(temp);                //正脈沖寬度
  38.                                         PWM=0;                                //PWM輸出低電平
  39.                                         keyscan();
  40.                                         delay(255-temp);        //低脈沖寬度

  41.                                 }
  42.                 }
  43. }

  44. void keyscan()
  45. {

  46.         key2=1;
  47.         key1=1;

  48.         if(!key1)
  49.                 {
  50.                         delay(5);
  51.                         if(!key1)
  52.                                 {
  53.                                         start=1;
  54.                                 }
  55.                         while(!key1);
  56.                         delay(5);
  57.                         while(!key1);
  58.                 }

  59.         key2=1;
  60.         key1=1;
  61.         if(!key2)
  62.                 {
  63.                         delay(5);
  64.                         if(!key2)
  65.                                 {
  66.
  67.                                         if(!PWM)PWM=1;
  68.                                                 else PWM=0;
  69.                                         if(start)PWM=0;
  70.                                         start=0;
  71.                                 }
  72.                         while(!key2);
  73.                         delay(5);
  74.                         while(!key2);
  75.                 }
  76. }

  77. void clockwave() interrupt 1
  78. {
  79. ……………………

  80. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
