STC89C52+LCD1602+DS18B20做的溫度顯示器

[復制鏈接]
ID:166208 發表于 2017-10-5 11:13 | 顯示全部樓層 |閱讀模式

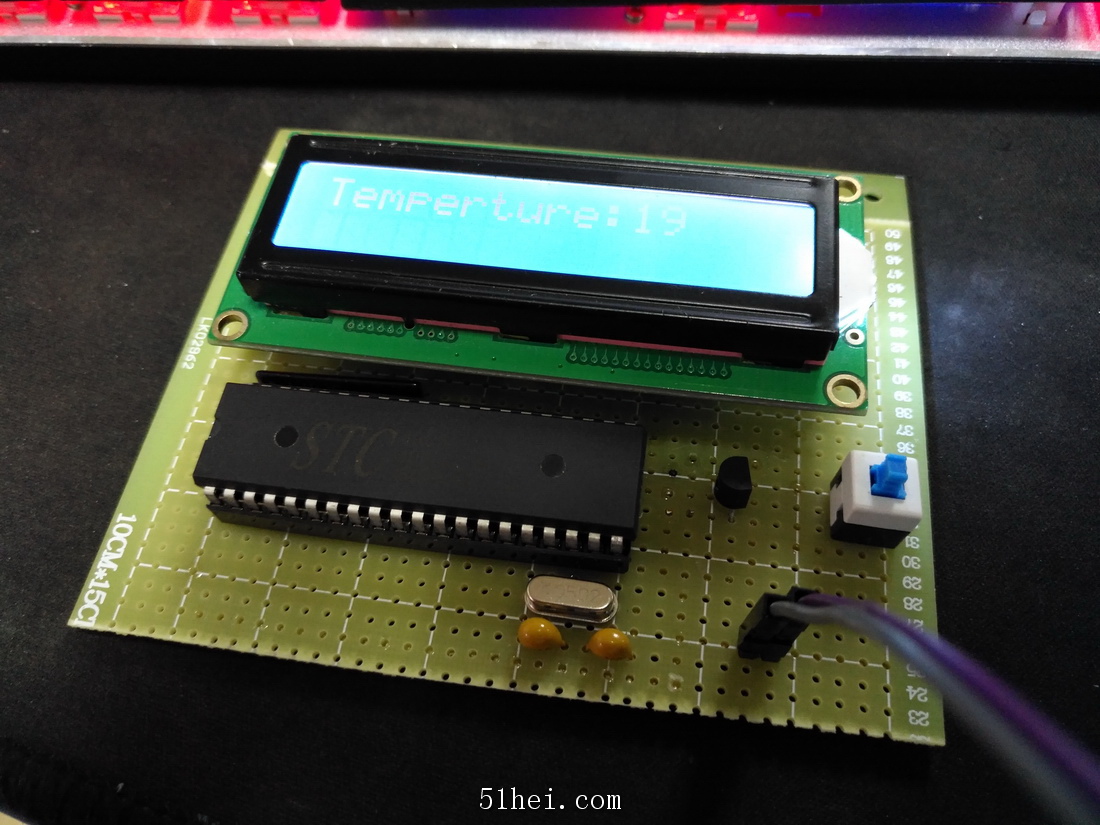

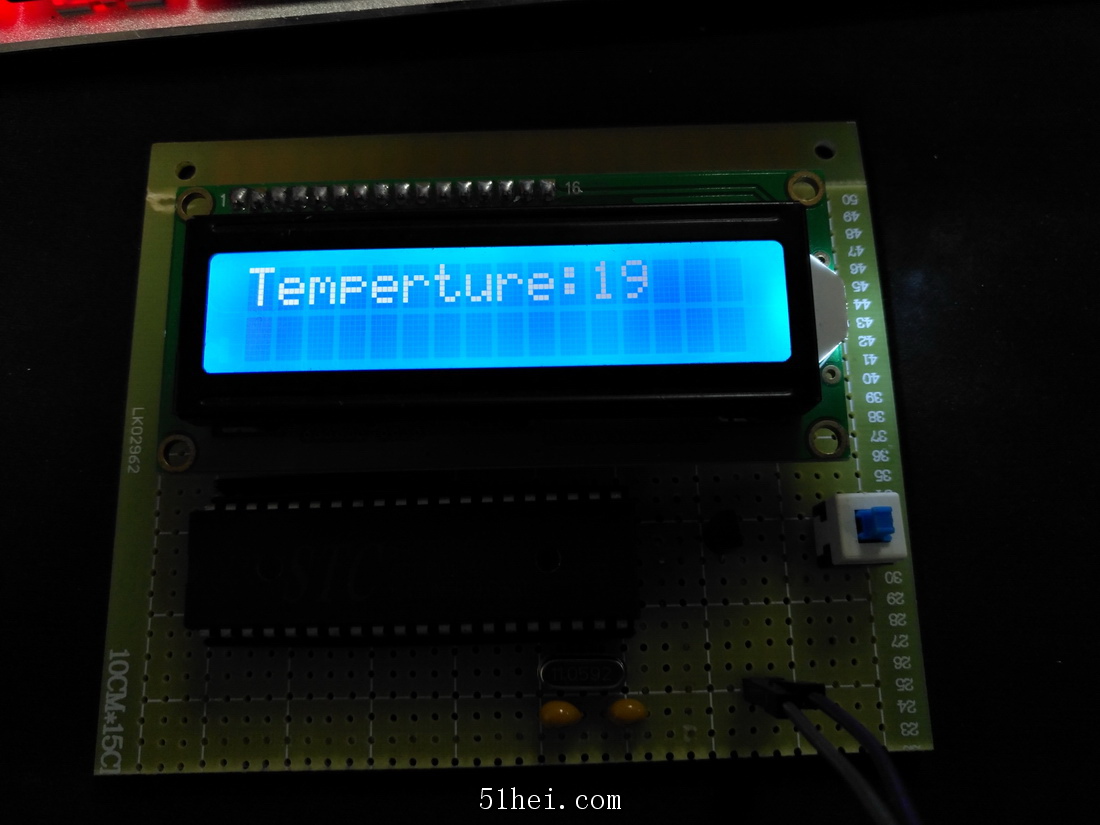

制作出來的實物圖如下：
IMG_20171005_110719.jpg IMG_20171005_110714.jpg


單片機源程序如下:
  1. # include "bs18b20.h"
  2. # include "lcd1602.h"

  4. void delayds18b20(uint t)
  5. {
  6.    while(t--);
  7. }

  9. void init_ds18b20(void)
  10. {
  11.      uchar n;
  12.          DQ=1;
  13.          delayds18b20(8);
  14.          DQ=0;
  15.          delayds18b20(80);
  16.      DQ=1;
  17.          delayds18b20(10);
  18.      n=DQ;
  19.          delayds18b20(5);
  20. }

  22. void ds18b20write_byte(uchar dat)
  23. {
  24.      uchar i;
  25.          for(i=0;i<8;i++)
  26.      {
  27.          DQ=0;
  28.          DQ=dat&0x01;
  29.          delayds18b20(5);
  30.      DQ=1;
  31.                          dat>>=1;
  32.                         }
  33.     delayds18b20(5);
  34. }

  36. uchar ds18b20read_byte(void)
  37. {
  38.    uchar i,value;
  39.          for(i=0;i<8;i++)
  40.            {
  41.                    DQ=0;
  42.                          value>>=1;
  43.              DQ=1;
  44.                          if(DQ)
  45.                          value|=0x80;
  46.                    delayds18b20(5);
  47.                  }
  48.                  return value;
  49. }

  51. uchar readtemperture(void)
  52. {
  53.      uchar a,b;
  54.          init_ds18b20();
  55.          ds18b20write_byte(0xcc);//跳過ROM
  56.          ds18b20write_byte(0x44);//啟動溫度測量
  57.      delayds18b20(200);
  58.      init_ds18b20();
  59.      ds18b20write_byte(0xcc);//跳過ROM
  60.          ds18b20write_byte(0xbe);//啟動溫度測量
  61.          a=ds18b20read_byte();   //低位
  62.          b=ds18b20read_byte();   //高位
  63.          b<<=4;
  64.          b+=(a&0xf0)>>4;
  65.          return b;
  66. }

  68. void display()
  69. {
  70.     uchar temp;
  71.         temp=readtemperture();
  72.         write_com(0x80);
  73.         write_data('T');
  74.         write_data('e');
  75.         write_data('m');
  76.         write_data('p');
  77.         write_data('e');
  78. ……………………

  80. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
LCD160顯示溫度.zip (36.1 KB, 下載次數: 125)
